Строим манекены в Rhinoceros 5

[Natamoda]

Вы уже анализировали накопленные приемы других методик.

Да, это самое ценное, что уже осознано совмещаются методы. Но это возможно, когда уже есть накопленные знания. Изменено 1 декабря, 2013 пользователем Natamoda

[Цветы]

Да, это самое ценное, что уже осознано совмещаются методы. Но это возможно, когда уже есть накопленные знания.

Вы правы, мои знания самоучки по книжкам еще слабоваты, очень много есть вопросов. И глупая мечта получить выкройку не по фото, а по меркам и собрать ее в 3D. Но это просто мысли в слух.

[Linka]

И глупая мечта

Кто знает как повернется...есть примеры когда из этого рождаются реальности

[Jizelia]

И глупая мечта получить выкройку не по фото, а по меркам и собрать ее в 3D. Но это просто мысли в слух.

Пытались разобраться с Оптитексом? строите выкройку по меркам и наряжаете Еву или Адама... разве это не то???

[Цветы]

Пытались разобраться с Оптитексом? строите выкройку по меркам и наряжаете Еву или Адама... разве это не то???

Я не работала с Оптитексом. У меня нет этой программы. Я в основном применяю только 2 программы Автокад и Рино. Но и Лукстейлер

[Linka]

Поэтому я от него и отказалась, перешла на т-сплайны

Наталия Павловна, по темам у Вас довольно понятно показано как сплайнами Вы обтягиваете манекен и строите лекала. Сами Манекены построены каркасным методом или сплайнами по фото? Если сплайнами, то где можно посмотреть?

[Natamoda]

где можно посмотреть?

В фильмах показывала, как можно для построения т-сплайнов использовать каркас.

[Цветы]

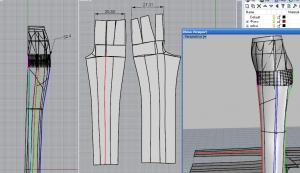

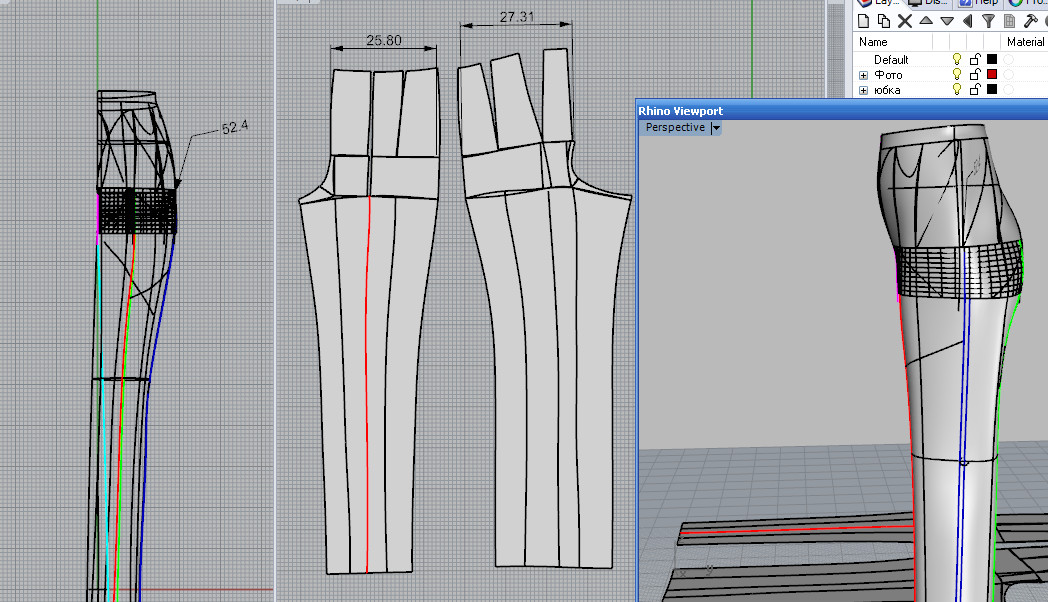

Вот и развертка готова к брюкам показанным в сообщении 202.Развертку произвела строго по описанию с блога Natamoda.Затруднений не было.
По ОБ=50+2 масштабировала, но получила при масштабировании 52.4. А вот при развертке на 1.7 примерно увеличилось в объеме бедер (ОБ). Фактически думаю,что это не так много, так как еще будет корректировка лекала. В крайнем случае можно с боковых по 0.5 убрать или по стрелкам. Таким методом я пользуюсь в готовых выкройках и так же прочитала об этом в блоге Natamoda.Да и многое еще зависит от ткани. И обратила внимание на длину брюк, что надо обязательно оставлять запасом по мимо подгиб брюк. Очень удобная методика построения Составного манекена.

Так как это первые брюки построенные в Рино. Думаю, что следующие будут лучше.

Изменено 1 декабря, 2013 пользователем Цветы

[ollya]

Развертка задней половинки мне не нравится- слишком много выхвачено по линии сидения.Так не должно быть .

[Цветы]

Развертка задней половинки мне не нравится- слишком много выхвачено по линии сидения.Так не должно быть .

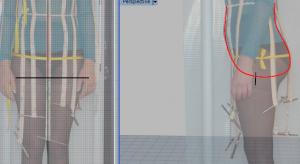

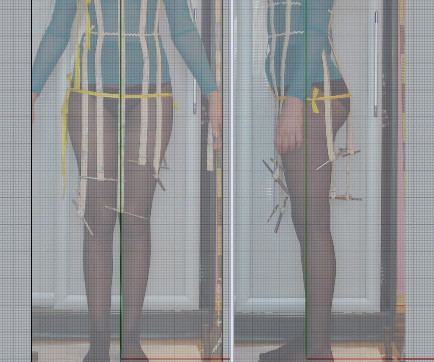

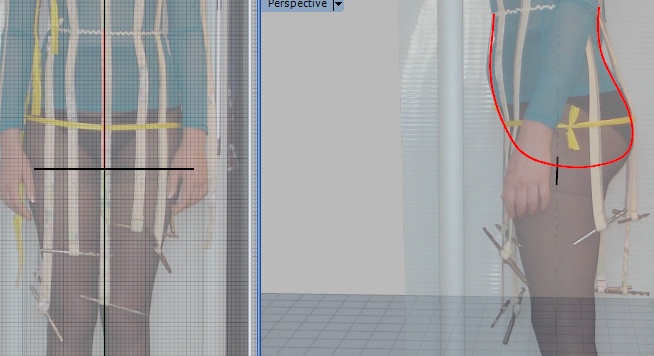

Эта ошибка у меня может быть из за неправильного абриса линии сиденья... Мне кажется, что я неправильно представляю как она должна пройти и наверное низковато.

[Цветы]

(Подробно о принципе развёрток и складывании пазлов можно почитать в моём дневники на 3Dfashion в теме "Анализ развёрток")
Дайте пожалуйста ссылку на эту тему. Я в дневнике пролистала 5 стр. но там только модели одежды. Изменено 1 декабря, 2013 пользователем Цветы

[Linka]

Дайте пожалуйста ссылку на эту тему

в сообщениях у Наталии Павловны анализ разверток брюк.
Поискала на 3D Fashion, тоже не нашла Изменено 1 декабря, 2013 пользователем Linka

[Natamoda]

Выложила архив с этой статьёй в блоге. Думаю, как автор, имею право, хотя она ранее была опубликована на другом ресурсе...
Размер большой, на Сезоне не смогла прикрепить.

Изменено 1 декабря, 2013 пользователем Natamoda

[ollya]

. И глупая мечта получить выкройку не по фото, а по меркам и собрать ее в 3D.

Я в основном применяю только 2 программы Автокад и Рино. Но и Лукстейлер

Эта ошибка у меня может быть из за неправильного абриса линии сиденья... Мне кажется, что я неправильно представляю как она должна пройти и наверное низковато.

Посмотреть примерный абрис линии сидения можно в Лукстэйлор, даже в демоверсии
И я бы посоветовала обязательно освоить какую-либо "одевашку"- MarvelousDesigner например,он проще Оптитекса.
Даже если одевать будете на стандартный манекен все равно явные ошибки в конструкции будет видно.

[Цветы]

Поделитесь пожалуйста опытом, как или где взять скрипт, которым можно нанести метки на манекен перед разрезанием его на выкройку.

[Natamoda]

Поищите в теме со скриптами

[Natamoda]

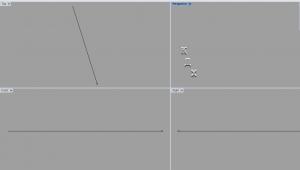

Никто с таким не сталкивался?
Неожиданно исчезли все объекты в окнах. Новые рисуются, а старые не видны.
После закрытия файла, а потом открытия появился новый вид.

На нём объекты все есть. Но при попытке сделать другое видовое окно все объекты опять исчезают. Как вернуть?

[Кадрен]

Попробовала ввести эту команду. Такой нет. Может вы сами создали когда нибудь этот режим?
Не пробовали '_4View. Меня часто спасает эта команда.



как или где взять скрипт, которым можно нанести метки на манекен

Гаспар выкладывала такой скрипт в теме скрипты к рино и тисплайнам.

[Кадрен]

Поделюсь своими скриптами
точки на эджах

!-_Runscript (Option Explicit'Script written by <Kadren>'Script copyrighted by <>'Script version 27 ноября 2011 г. 5:43:11Call Main()Sub Main()	Dim Edges		Edges = Rhino.GetEdgeCurves("Укажите кромки для разбиения")	If IsNull(Edges) Then Exit Sub	'здесь делим кривые командой программы	Rhino.Command("_Divide ")End Sub		)

Это скрипт для вспомогательного разбиения кромок, чтобы точнее ставить метки.
Метки цветные
Ставятся в на всех видах, кроме проекционного.

!-_Runscript (Option Explicit'Script written by <Kadren>'Script copyrighted by <insert company name>'Script version 27 сентября 2011 г. 9:59:57Call Main()Sub Main()Dim Surface,lgSurface = Rhino.GetObjects("Выберите поверхности для создания меток",8,True)'Чтобы иметь возможность указать размер метки раскомментировать строку ниже'lg=rhino.GetReal("Укажите длину кривых",3,1,5)'чтобы не выбирать размер метки, написать lg=lg=2If Not isnull(Surface) ThenRhino.SelectObjects SurfaceRhino.Command ("_Section")Dim crv,crv1: crv=Rhino.LastCreatedObjectsIf isArray(crv) ThenRhino.EnableRedraw(False)For Each crv1 In crvIf rhino.IsCurve(crv1) ThenIf rhino.CurveLength(crv1)>lg Then Rhino.ExtendCurveLength crv1, 2, 0,-rhino.CurveLength(crv1)+lgEnd IfNextRhino.LastCreatedObjectsDim ColorColor = Rhino.GetColorRhino.ObjectColor crv, ColorRhino.EnableRedraw(True)End IfEnd IfRhino.UnselectAllObjects()End Sub)

К цветным меткам хорошо еще добавить специальную палитру, чтобы не путаться в цветах.
У меня еще есть скрипты, которые делают надписи прямо на манекене. Если кому интересно, выложу.

[Natamoda]

Не пробовали '_4View. Меня часто спасает эта команда.

Ничего не помогает. В других файлах всё в порядке. Осталось только припуски на швы дать и распечатать лекала. Хорошо, что хоть на неизвестном виде можно увидеть. Но сам факт не понятен.

[Кадрен]

Но сам факт не понятен.

Раньшев рино был безопасный режим. Сейчас у себя не вижу его. Если посмотреть ваш файл в безопасном режиме.

[Кадрен]

Ничего не помогает. В других файлах всё в порядке

Мы поразбирались с Натальей Павловной и нашли причину столь интересного поведения рино.
В файле оказалась бесконечно длинная линия.

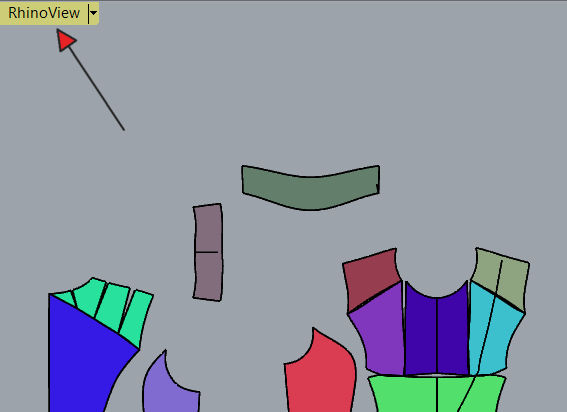

Довольно частая ошибка. И к этому нужно быть готовым. Натамоде еще повезло. У нее включился запасной режим дисплея RhinoView. Его нет в справочнике и в командах рино, но мы сделали вывод, что он появляется в экстренных случаях, когда становится невозможным просмотреть содержимое на дисплее.
Если у кого то вдруг исчезает все и остается пустое поле, нужно проверить командой _Zoom во всех окнах. Все содержимое должно появиться полностью в окне. Если вдруг в каком то окне мы видим пустое поле, это значит, что в файле присутствует некий неучтенный объект. Если он очень большой или находится на далеком расстоянии от содержимого, то мы, скорее всего и увидим пустое поле, потому что объекты станут ничтожно малы, чтобы мы их смогли разглядеть. А нам кажется, что в окне ничего нет.

Проблема решалась следующим образом.
Сначала были закрыты все слои и только один открыт._OneLayerOn
Затем Каждый слой открывался по очереди и анализировался _Zoom. (показать все). Необходимо применить команду в каждом из 4 окон.
При этом предыдущий проверенный слой закрывался.
Если слой не имеет исследуемых ошибок , то все его содержимое появляется во всех окнах.

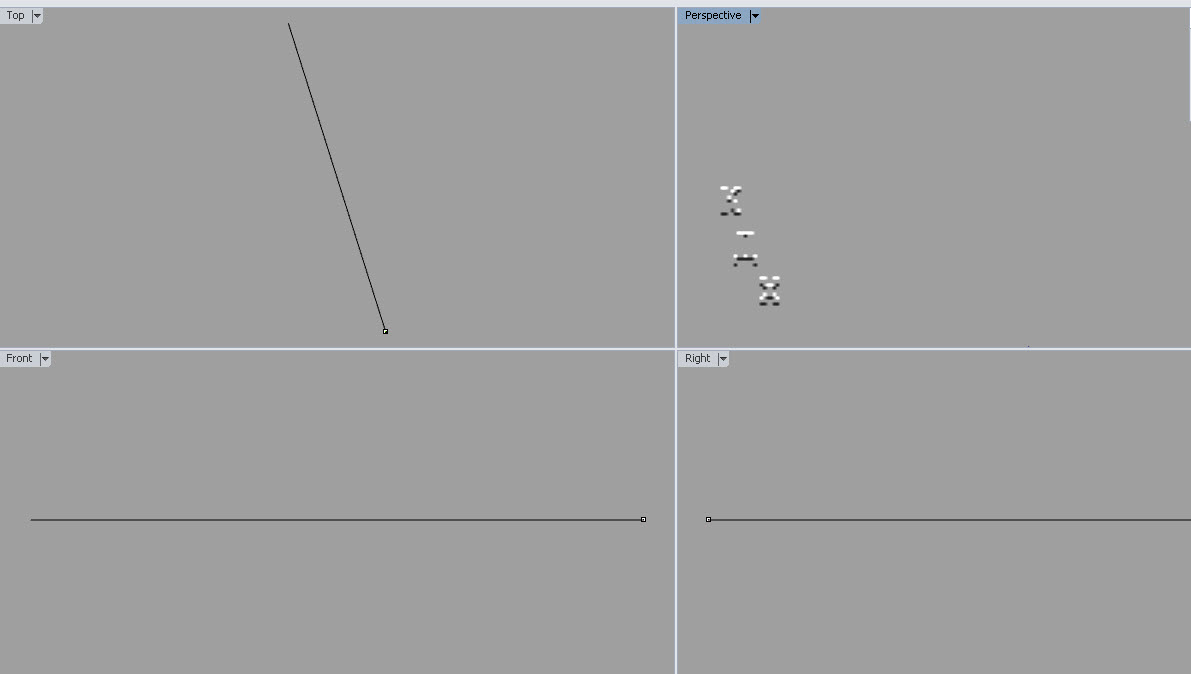

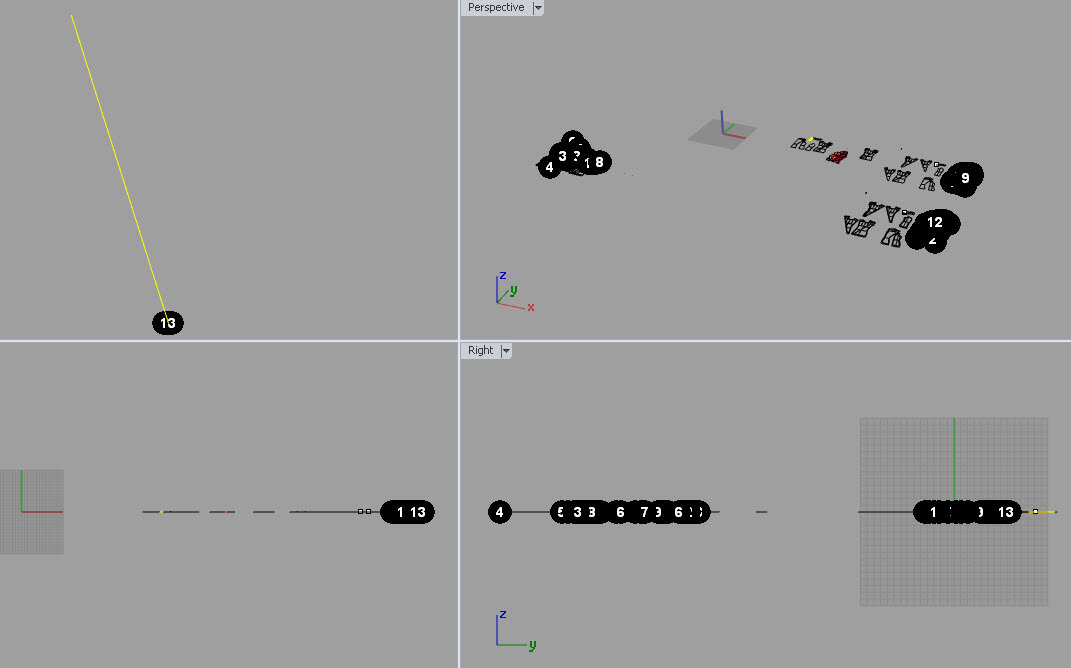

А на картинке ниже при всех открытых слоях мы не видим содержимого, но видим этот бесконечный объект. Хорошо еще, что это линия. А если бы была точка.

Таким образом мы нашли слой, на котором находился артефакт.После удаления этого объекта файл восстановился. И режим RhinoView исчез
Такие неприятности могут происходить из-за того, что не применили нужную привязку.
Или неожиданно какой нибудь ортогональный вид вдруг превратился в перспективный, а мы этого не заметили.Такое часто случалось в 4 версии.

[Natamoda]

Мы поразбирались с Натальей Павловной и нашли причину

МЫ - это громко сказано. Разобралась и нашла причину Кадрен. Огромное спасибо!
Теперь буду знать!

[Кадрен]

Кстати любопытно посмотреть.

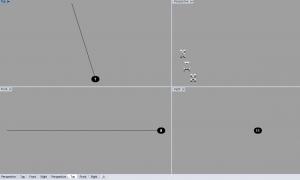

Я удалила доты и теперь видно, что все содержимое всех слоев превратилось в точку на дисплее

[Цветы]

Подскажите пожалуйста, какой командой можно рисовать волнистую линию, чтобы получить юбку складочками. Пробовала и звездочкой, и все окружности проверила и полилинии. Что-то у меня не получается создать красивый волнистый низ юбки
