Строим манекены в Rhinoceros 5

[Кадрен]

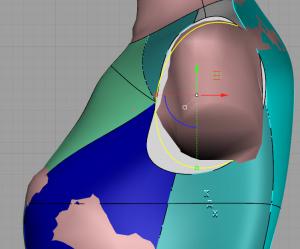

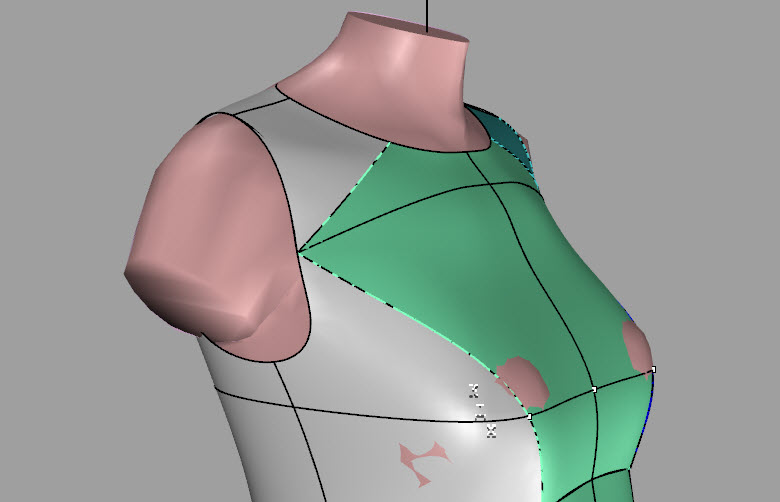

Не всегда пройма вырезается красиво.

Это можно исправить в лекалах. Но можно воспользоваться заплаткой.

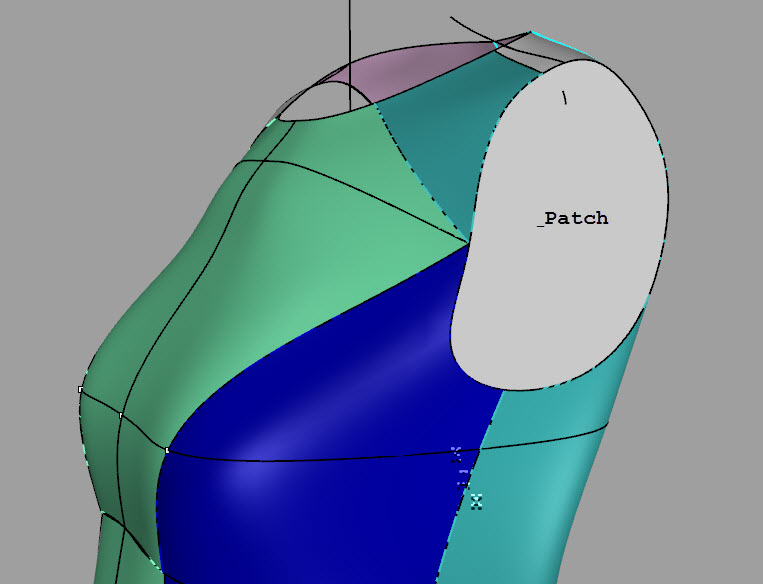

Закрываем пройму патчем

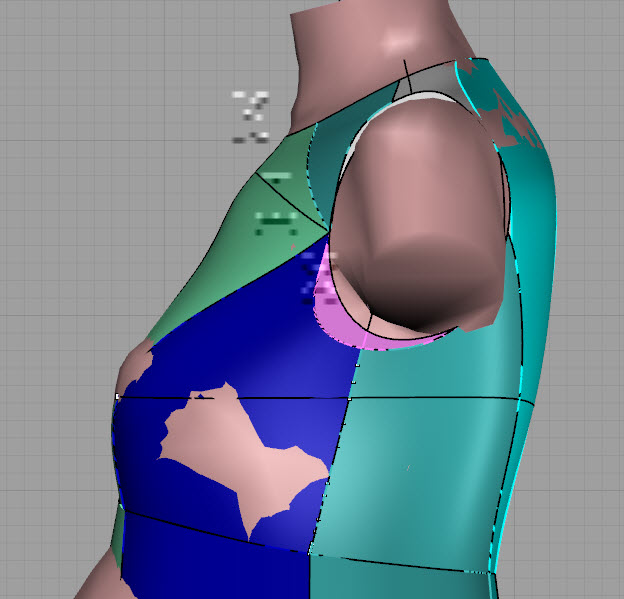

Рисуем новую пройму на заплатке. Можно конвертировать заплатку в сеть, чтобы найти пересечение манекена и патча для создания более плотной проймы.

Отрезаем лишнее, оставив нужный кусочек поверхности

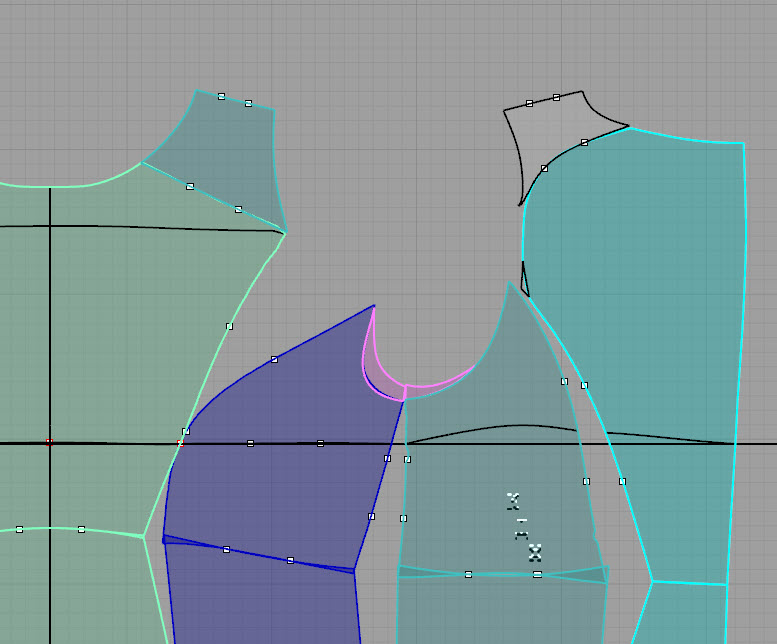

Разворачиваем новые части проймы и приставляем к развертке

[Кадрен]

http://club.season.ru/uploads/post/47843/106/post-47843-1438957106_thumb.jpg



Здесь просили сделать лекала на крупную форму.
Такую форму можно изготовить в рино с помощью инструмента Pipe

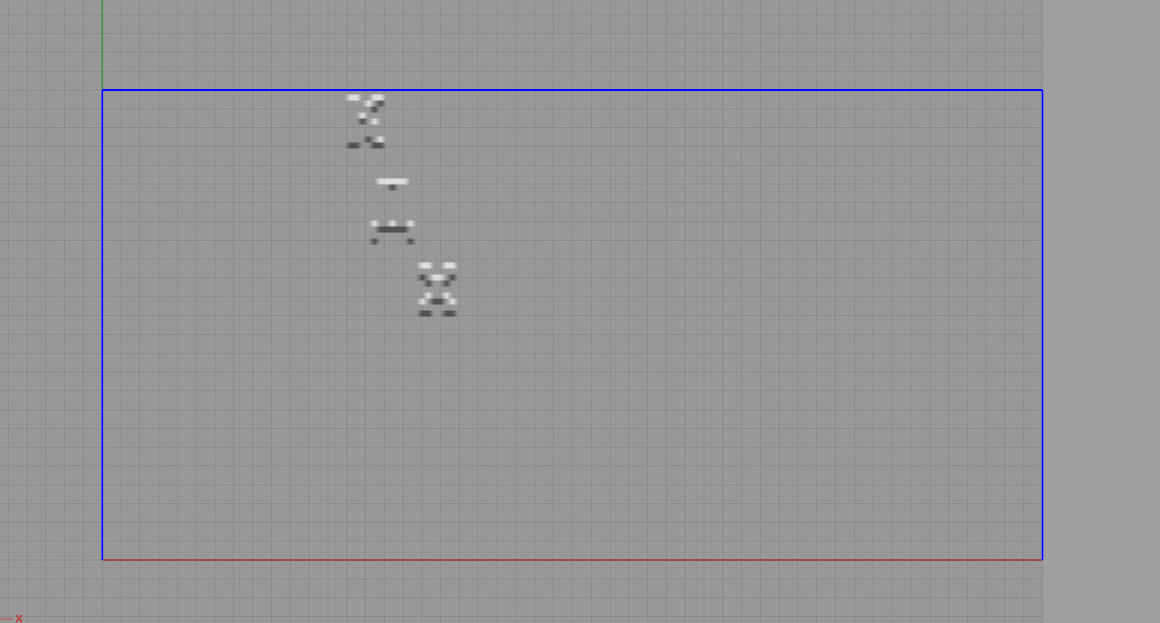

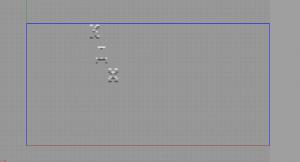

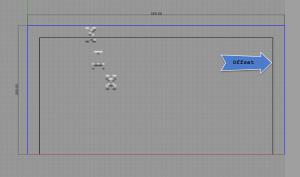

Чертим полилинию с нужными размерами с привязкой орто.

От полилинии делаем Offset на расстоянии радиуса трубы внутрь конструкции, так как трубка Pipe рисуется вокруг линии

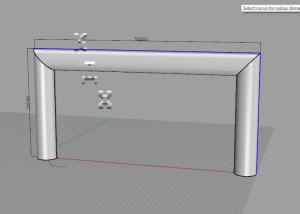

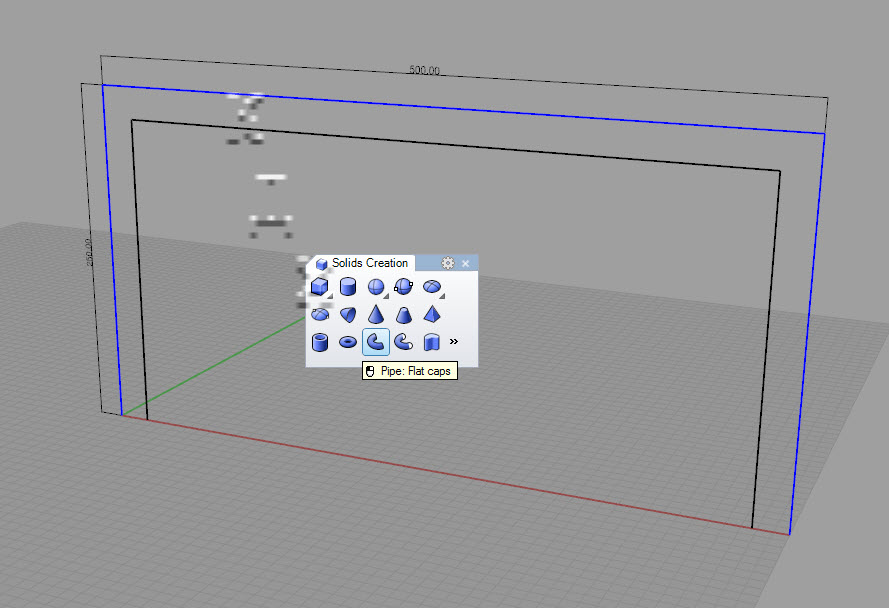

Применяем Pipe к внутренней полилинии. Указываем радиус, кликаем enter 2 раза, т.к. в конце трубки та же величина радиуса, и получаем трубу, которая в данном случае представлена полиповерхностью.

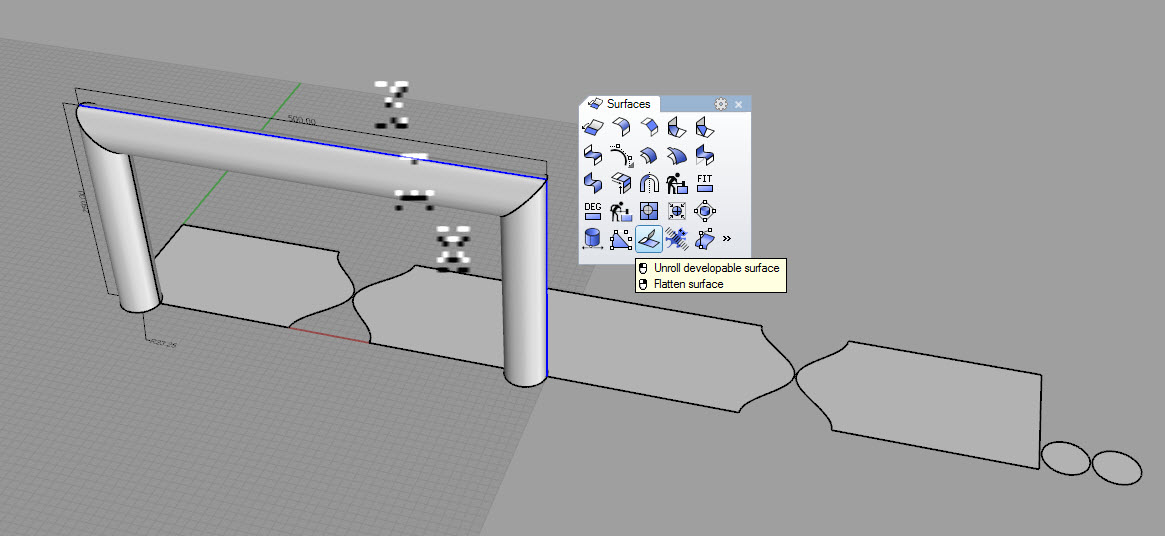

Полиповерхность раскатываем инструментом UnrollSrf, то есть получаем развертку. причем полиповерхность разворачивается в один клик

Осталось сверить размеры деталей и оформить лекала.

[Кадрен]

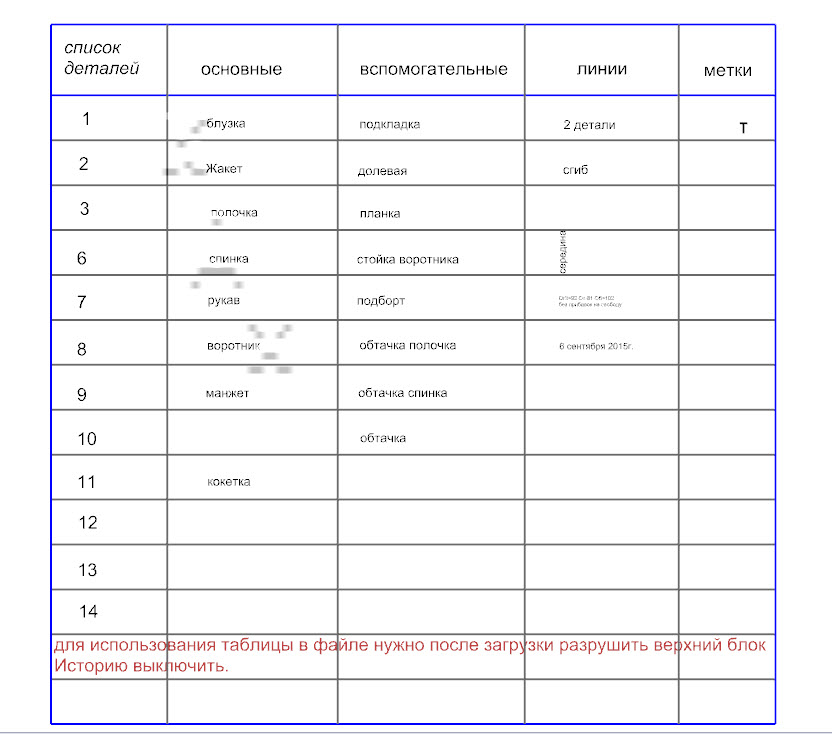

Часто приходится оформлять лекала подписями. Где то в недрах сезона были кнопочки для этого. Но панели занимают место на экране, плюс нужно иметь целую папку с блоками, скрипты не всегда корректно работают. Сделала в помощь себе таблицу с подписями и сохранила в отдельный файл рино..
Таблицу можно хранить вместе с шаблонами.

При необходимости импортирую таблицу в рабочий файл

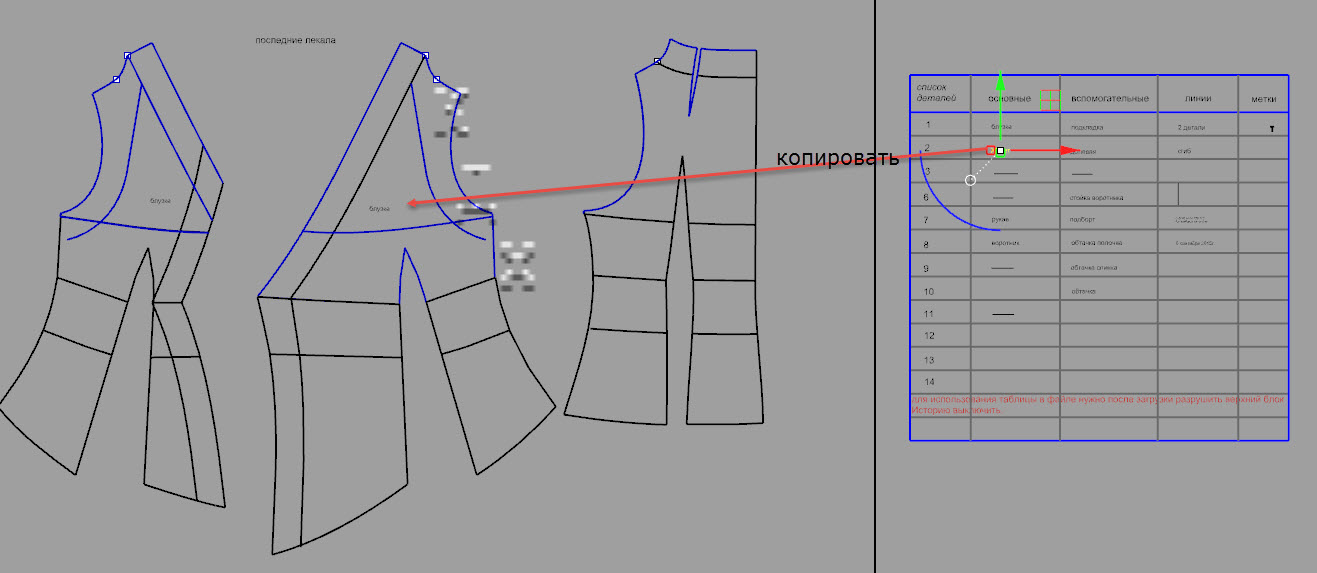

Подписи копирую на лекала.
После окончания таблицу можно удалить из рабочего файла.

[ollya]

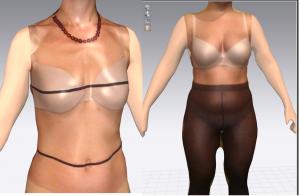

Если не получаются цветные сканы-текстурим в Рино по фото.
Если фото нет- "фотографируем" Еву или Марфу

[ollya]

небольшое видео о текстурировании скана по фото https://yadi.sk/i/LK2pOLyGkmokS

[Natamoda]

ollya, здорово!
Ещё бы научиться эту текстуру в Кло переносить, было бы полное счастье. Тогда бы и цветные сканы можно было бы использовать.

[ollya]

ollya, здорово!
Ещё бы научиться эту текстуру в Кло переносить, было бы полное счастье. Тогда бы и цветные сканы можно было бы использовать.

Эта - переносится- без вопросов.Если фотографировать точно в той же позе что и скан- можно и руки затекстурировать вместе с телом.(Когда фотографировала- не знала еще о том что так просто накладывается текстура в Рино и не стремилась к этому)

Это уже в Кло

Тогда бы и цветные сканы можно было бы использовать.

может быть и их можно. не знаю. Но там другой алгоритм будет в любом случае.

[ollya]

Ещё бы научиться эту текстуру в Кло переносить, было бы полное счастье. Тогда бы и цветные сканы можно было бы использовать.

Дошло до меня через сутки))))
Конечно можно. Сделать "фотографию"цветного скана в Рино и все точно также как я показывала.
А если дополнительно немного размазать и увеличить бока в фотошопе то сразу все заполнится текстурой без дефектов.

[Natamoda]

Но меня гложет мысль, что если в Рино модель (а именно, скан) уже " раскрашена", где то эта информация хранится? А если где то хранится, может, можно и достать? Хочется "двумя кликами мыши" перенести, а ещё лучше одним. Что то ленивая я стала... Ведь переносится же вручную раскрашенный скан или манекен....

Изменено 28 ноября, 2015 пользователем Natamoda

[ollya]

А если где то хранится, может, можно и достать?

информация привязана к пикселям.Я смотрела файлы с текстурой медвежонка, которого показывал arhimed. Каждому пикселю назначен свой цвет. и раскладывается текстурная карта на мелкие кусочки.
поэтому и проще- перемапить картинку на новые текстурные координаты

[uliana50]

Нашла одну закономернось в рино, если открывать скан в новом окне ,текстура открываеться без проблем,если уже проводилась какая то работа с тем или иным сканом ,или тот же скан но с другой папки,текстуру приходиться открывать вручную.

[Natamoda]

У меня вроде сканы всё время цветые, даже не задумывалась, как я открываю.

[Кадрен]

если открывать скан в новом окне ,текстура открываеться без проблем,если уже проводилась какая то работа с тем или иным сканом ,или тот же скан но с другой папки,текстуру приходиться открывать вручную.

Вы о каком скане говорите. ply или цветной obj?
Если Цветной obj, то в папке с ним должен быть файл текстуры mtl. Если вы переложили скан в другую папку, то само собой текстуры здесь уже не будет.

[NATуся]

небольшое видео о текстурировании скана по фото https://yadi.sk/i/LK2pOLyGkmokS

не в этой ветке наверное вопрос..
Скажите, пожалуйста, а наложить текстуру на т- сплайн- чем отличаются действия? ..попробовала по фильму выполнить все действия, что то у меня не выходит, наложить текстуру можно только на сеть?
Потребовалось проверить расположение купона на силуэте, построенном в т- сплайнах.. ПРограмму Кло и др. одевашки еще не изучала ..Лекала и развертки в рино сделала..Хочу визуально прикинуть, как будет выглядеть купон..

[NATуся]

Предполагаю, что дело в настройках рендеринга . У меня цвет т-сплайна поменялся, но не выглядит как фото ткани, а просто однотонный коричневый цвет.

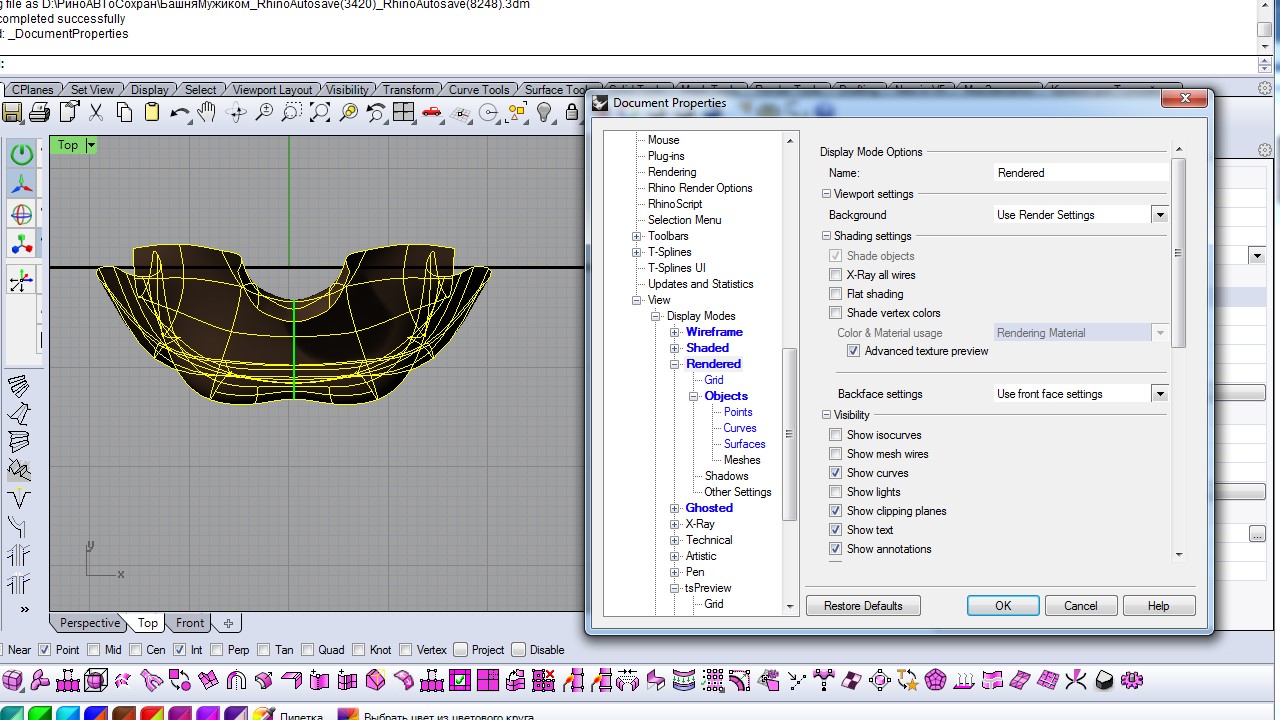

Мои настройки:



[NATуся]

..Дописано поняла, что не могу в своих настройках назначить как здесь :
"Color and Matirial usage" чтоб у меня стало - "Rendering Materials"..блокируется эта строка.. http://wiki.mcneel.com/_media/rhino/render...play.png?cache=

[Кадрен]

У меня цвет т-сплайна поменялся, но не выглядит как фото ткани, а просто однотонный коричневый цвет.

Перевести в меш не пробовали.

[NATуся]

Перевести в меш не пробовали.

Попробовала кнопкой "Mesh T-spline" перевести в сеть..НЕт, не помогло

[Natamoda]

Я очень давно пыталась нанести текстуру ткани на манекен, даже не помню, был ли это уже т. сплайн или каркасный манекен. Как это делала, уже забыла. В сеть точно не переводила. Почему отказалась и не стала дальше "рыть". У меня не получилось расположить лекала на отрезе ткани, как в жизни. На каждом кусочке лекал отражалось всё фото целиком. Например, на детали кокетке целое фото , на нижней половинке рукава тоже целое. Отрегулировать. чтобы точно попал нужный кусок ткани на нужный кусок поверхности не получалось. Т.е. всё равно не сможешь посмотреть, как это будет выглядеть в жизни.

[NATуся]

Не знаю, что там у меня с настройками Рендера в Свойствах?
Но получилось посмотреть только так, именно при нажатии "синего мячика Рендер" в строке панели инструментов:



Очень мешают серые- что? это тени?



Так быстро ( в смысле, такими инструментами) , как в ролике про наложение текстуры в сарафане в горошек , не получилось, к сожалению..
..Еще поняла, что надо приниматься за "одевашки", с Рино не уедешь далеко..

Изменено 14 декабря, 2015 пользователем NATуся

[Кадрен]

NATуся, вы случайно не назначили прозрачность для изображения. У меня например, при даже маленькой прозрачности в рендере эскизы перестают отображаться.

[Кадрен]

Очень мешают серые- что? это тени?

Уберите из сцены объект, на который падает тень.

[NATуся]

NATуся, вы случайно не назначили прозрачность для изображения. У меня например, при даже маленькой прозрачности в рендере эскизы перестают отображаться.

Да, Кадрен, так и было: был установлен полупрозрачный режим..Включила режим Рендер- и все получилось..Но только один раз...Решила еще поиграться- и все..снова та же проблема, отображается только через "синий мячик". (Прозрачность поубирала)..Мистика просто.. Изменено 14 декабря, 2015 пользователем NATуся

[ollya]

отображается только через "синий мячик"

Так это и есть режим рендера.
"Настоящий рендер" нам не больно то и нужен.
И без него даже пупырышки видно на ткани(если глубину добавить)

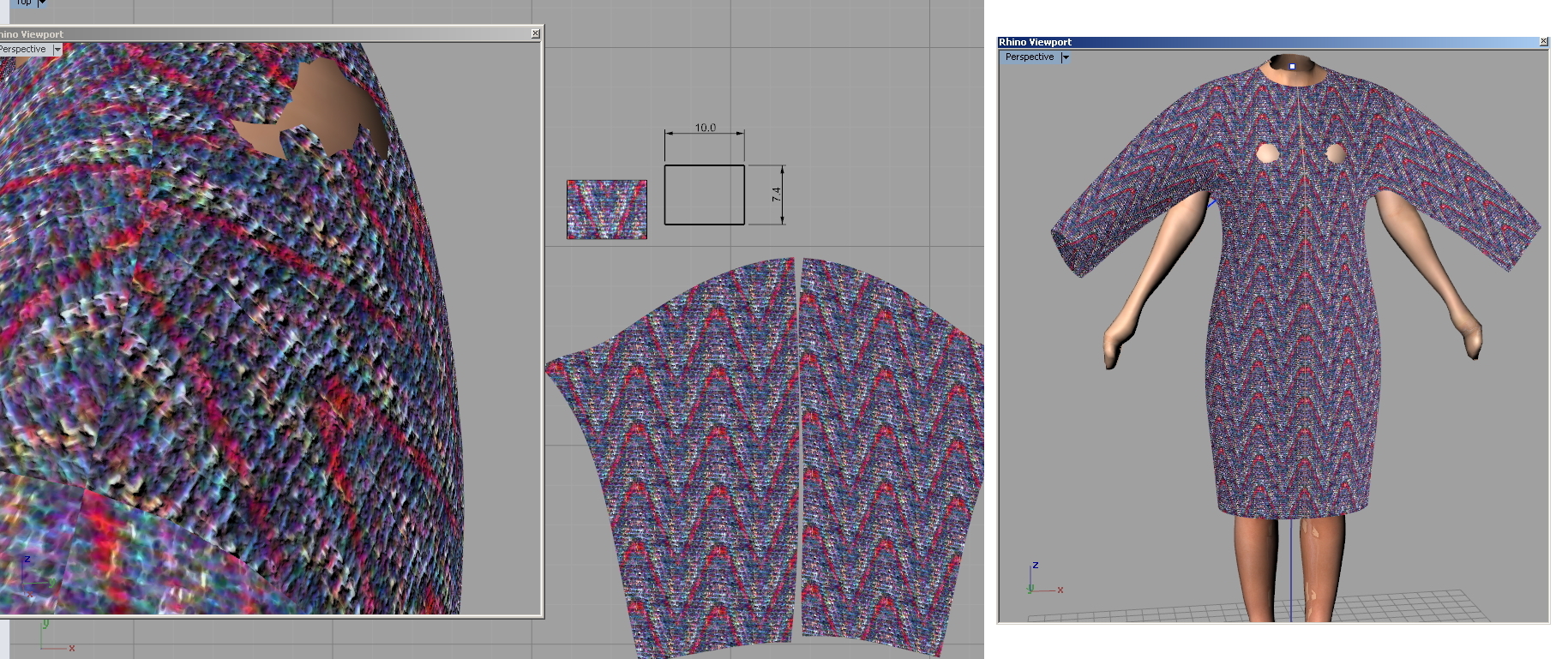

Чтобы текстура отображалась в масштабе- надо правильно назначать текстурные координаты.
На развертках это просто. А вот как в объеме делать- не могу сейчас вспомнить-делаю сейчас в Clo Но раньше получалось.Если вспомню- напишу

то не могу в своих настройках назначить как здесь :
"Color and Matirial usage" чтоб у меня стало - "Rendering Materials"..блокируется эта строка..

Это уже назначено- по умолчанию. Потому и блокируется- в режиме рендера не меняется эта настройка

[NATуся]

Так это и есть режим рендера.
"Настоящий рендер" нам не больно то и нужен.



..я имела в виду, что у меня не вышло так , как в Вашем, Оля, ролике http://club.season.ru/index.php?s=&sho...st&p=985445
Все действия выполняю согласно видеоролика, а в результате поверхность, на которую накладываю текстуру, остается однотонно коричневой..Посмотреть наложение текстуры удается лишь через "синий мячик рендера"..
После всех проведенных операций:
Изменено 14 декабря, 2015 пользователем NATуся
