Строим манекены в Rhinoceros 5

[fedor5307]

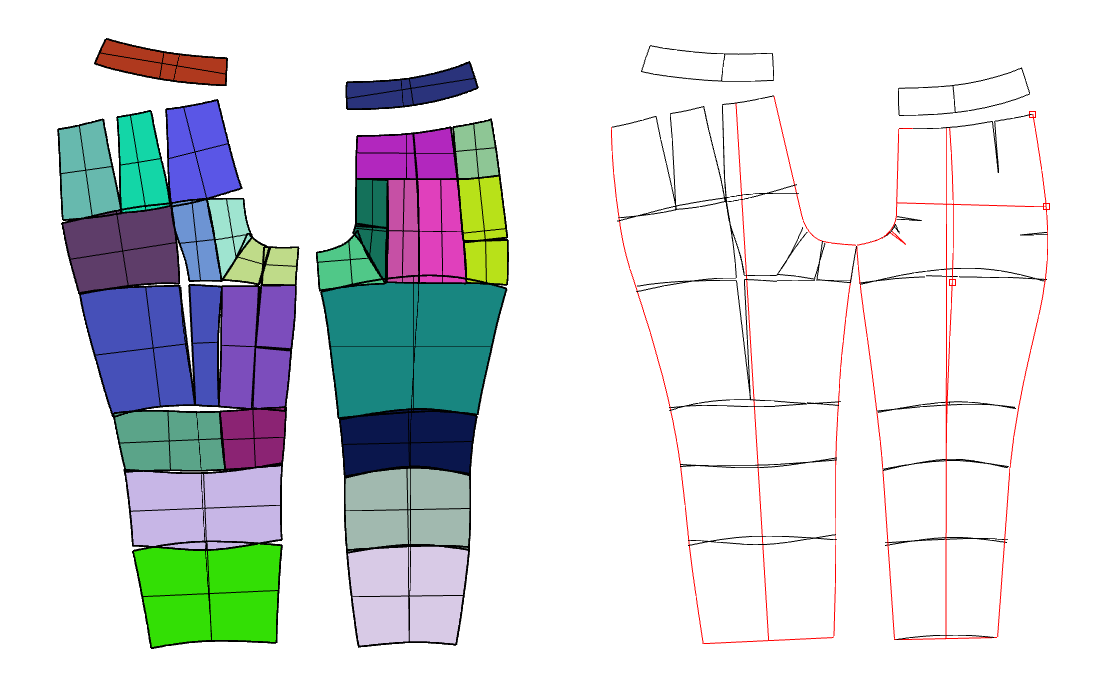

Посмотрите пожалуйста мою развертку.Передняя половинка по-моему развернулась более-менее нормально,но задняя очень странно.Такой большой промежуток получился 3см. Может такое быть и как это облагородить?

[Natamoda]

А где вы нашли промежуток в 3см?.
В брюках иногда приходится поломать голову, как сложить пазлы развёртки, чтоб уменьшить количество щелей при складывании. Для разных фигур получается по разному. При складывании нужно ещё учитывать и свойства ткани.
В этой теме есть вложенный файл, где об этом написано достаточно подробно.

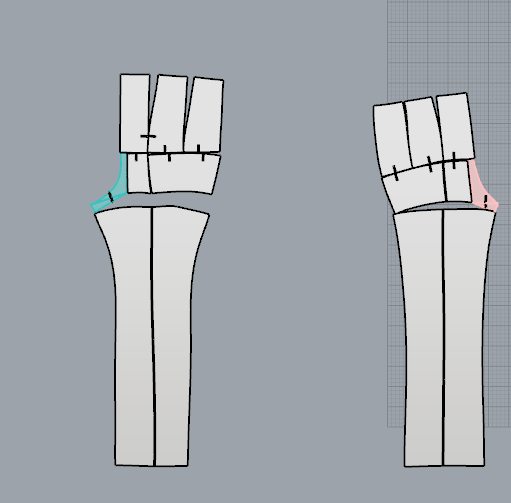

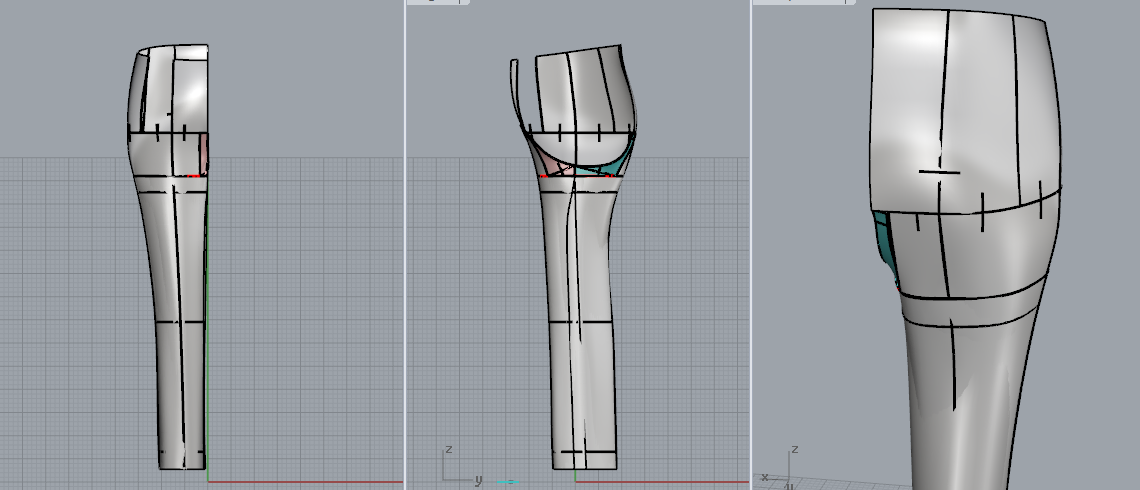

Недавно делала плотнооблегающие брюки, пришлось делать более мелкие заплатки (кусочки), чтобы потщательней выложить на плоскости.

Может, что то возьмёте себе на вооружение.

Изменено 4 марта, 2015 пользователем Natamoda

[Natamoda]

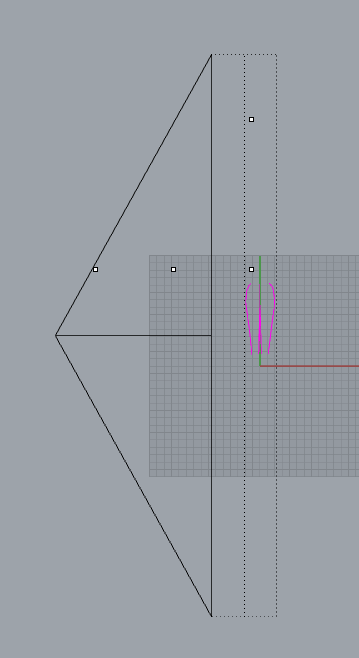

Появились какие то направляющие на экране. Не знаю, как от них избавиться.

[Кадрен]

Появились какие то направляющие на экране. Не знаю, как от них избавиться.

Скорее всего вы нечаянно нажали F6 и включился _Camera
Еще раз нажмите эту клавишу

[Natamoda]

Никто не сталкивался с таким?
Переустановила операционную систему на виндоуз 7 64 бит, чтобы поставить т-сплайны 4 (Версия Рино 5,11)
После этого фотографии стали загружаться с радужными разводами

Нижняя половина фотографии без искажения. (задний фон на первоисточнике равномерно синий)
Обрезаю и выравниваю фото заранее в фотошопе, чтобы уменьшить вес фото. Причём необрезанные фото загружаются без артефактов. Думала, что дело в фотошопе, переустановила на английскую версию, всё равно разводы.
До переустановки системы такого не было.
В чём может быть причина? В других программах и самом фотошопе фотографии выглядят нормально, разводы только в Рино.

Изменено 14 марта, 2015 пользователем Natamoda

[Natamoda]

Пообрезала фото в других программах, кроме фотошопа. В Рино загружается всё время в радужном виде. Значит, дело в в Рино. Что и где нужно настроить? К сожалению, я совсем не знаю панель с материалами и текстурами. Метод тыка ни к каким результатам не привёл

[Кадрен]

Natamoda, вы установили дополнительные программы после переустановки?
Microsoft Visual C++ 2010 (x64)

Microsoft .NET Framework 4
Ну и обновить драйвера видеокарты, это первое, что советуют на оффсайте.
http://wiki.mcneel.com/rhino/5/video/troubleshooting/failure

[Natamoda]

Мне устанавливал систему и программы компьютерщик. Сама с такой работой боюсь заниматься.
Послала ему ссылку на ваш пост. Жду ответа.

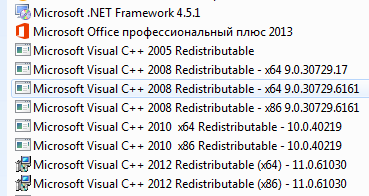

Что такое стоит

А вот драйвера старые. Наверно, в этом и причина

Изменено 15 марта, 2015 пользователем Natamoda

[Natamoda]

С помощью Грушеньки нашла выход из положения.
С помощью программы Picture Manager нужно сжать фото и в результате фото загружается в Рино без разводов.
Ура!

Мало того, когда я сжала фото, которые я ранее загрузила в Рино с разводами и мучилась при построении манекена, теперь эти фото выглядят в нормальном виде, потому что путь к папке с фото остался тем же, а фото изменились.

[NATуся]

Никто не сталкивался с таким?
Переустановила операционную систему на виндоуз 7 64 бит, чтобы поставить т-сплайны 4 (Версия Рино 5,11)
После этого фотографии стали загружаться с радужными разводами





А мне после переустановки не удается вообще загрузить фото..Выдает белый фон в рамочкке..
уже пробовала разные варианты из ранее предложенных, не получается сделать фото видимыми..
Не могли бы Вы скинуть скрин ваших настроек при загрузке фото?
У меня так:



Изменено 15 марта, 2015 пользователем NATуся

[Natamoda]

Не могли бы Вы скинуть скрин ваших настроек при загрузке фото?

А где эти настройки?
Мне компьютерщик обновил драйвера к видеокарте и сразу всё стало работать хорошо. Теперь я как белый человек. Не нужно делать лишних телодвижений с другими программами.

[FashionFan]

А мне после переустановки не удается вообще загрузить фото..Выдает белый фон в рамочкке..



Попробуйте с такими настройками.....



и ещё в этих настройках попробуйте на разные из них покликать

[Кадрен]

А мне после переустановки не удается вообще загрузить фото..Выдает белый фон в рамочкке..

Вы обновили драйвер видеокарты после переустановки?
Попробуйте открыть фото в чистом файле.

[Кадрен]

Посты, относящиеся к скриптам перенесены в тему
Скрипты для Рино и Т-сплайнов
http://club.season.ru/index.php?showtopic=...mp;#entry926008

[NATуся]

Часть постов осталась тут..Надо ответить..
У меня ранее стояла Рино на 64 бит, а т-сплайны были установлены 32 бит..
Недавно переустановили мне т-сплайны на 64 бит, а Рино просто обновили до новой версии..Тогда фотки перестали быть видимыми, как я писала в своем посте..
В итоге все закончилось тем, что Рино полностью переустановили заново, потом снова т-сплайны..И теперь все отлично работает..

[Кадрен]

А мне после переустановки не удается вообще загрузить фото..Выдает белый фон в рамочкке..

Здесь ответ на вопрос от авторов программы

[NATуся]

Прошу помощи в настройке плагина Печати в Рино 5..

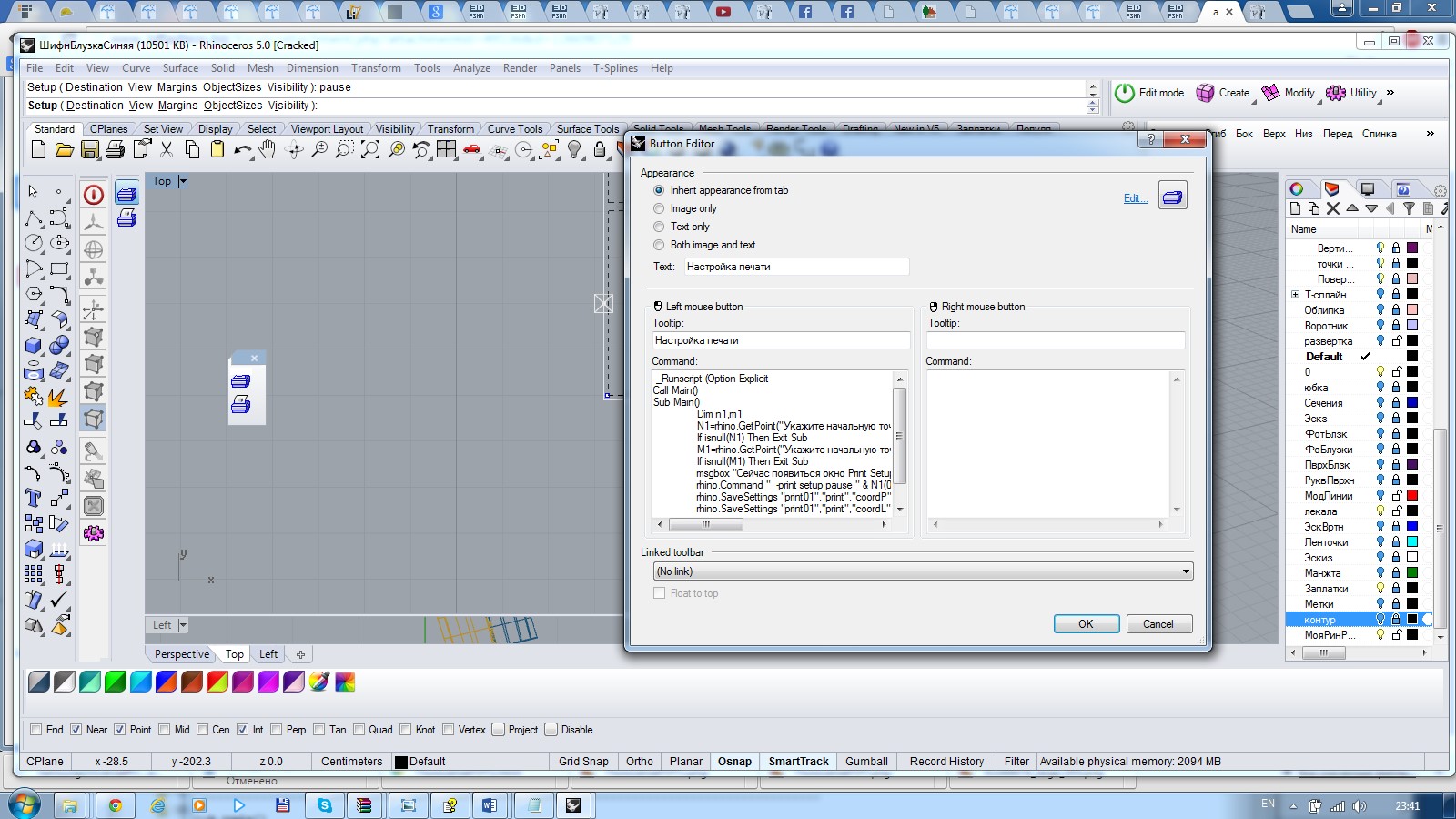

Вроде, делаю все как описано на форуме..После того, как подгрузила в Рино плагин, то хочу первым делом воспользоваться кнопкой "Настройка печати"..Но она не срабатывает: Укажите точку в портретном режиме-Указала, Укажите точку в альбомном режиме-Указала..Далее табличка с предупреждением, что появится окно Print Setup.. и все..Само окно не появляется..
При рассмотрении не видно что путь к этой папке, где должен находится файл настроек, в скрипте не прописывается ..Или я не вижу, что путь указан :





Сетку я подгружала без макроса, просто Импортом..

[NATуся]

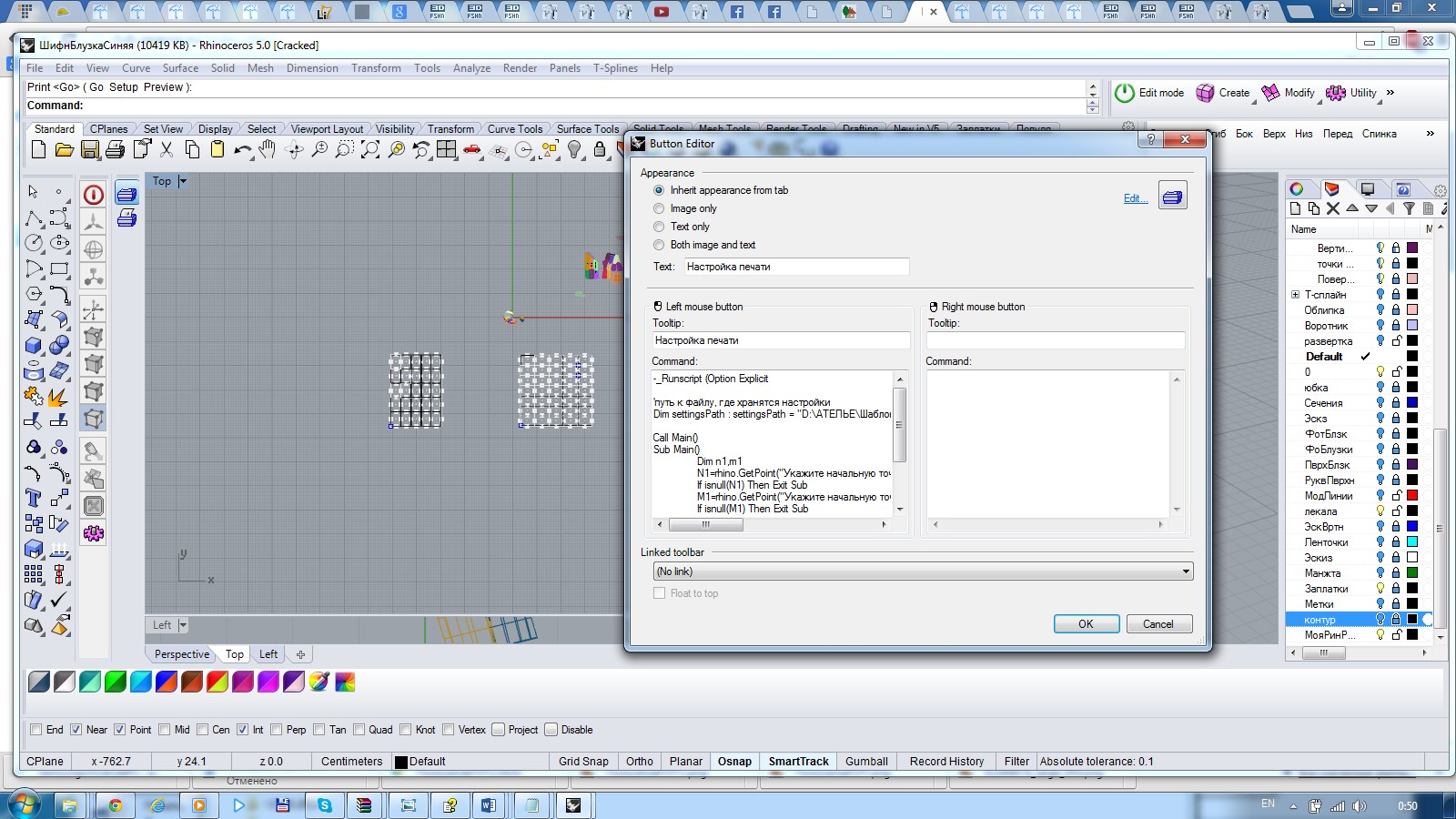

Попробовала прописать путь вручную к той папке, где хранится файл, но все равно не срабатывает :



[Fly56]

Прошу помощи в настройке плагина Печати в Рино 5..

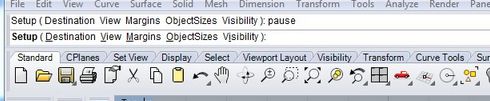

NATуся, в новой версии я тоже не вижу окна настроек. Пользуюсь командной строкой. Она у Вас на скрине видна.
Изменено 31 марта, 2015 пользователем Fly56

[Катерина Леонидовна]

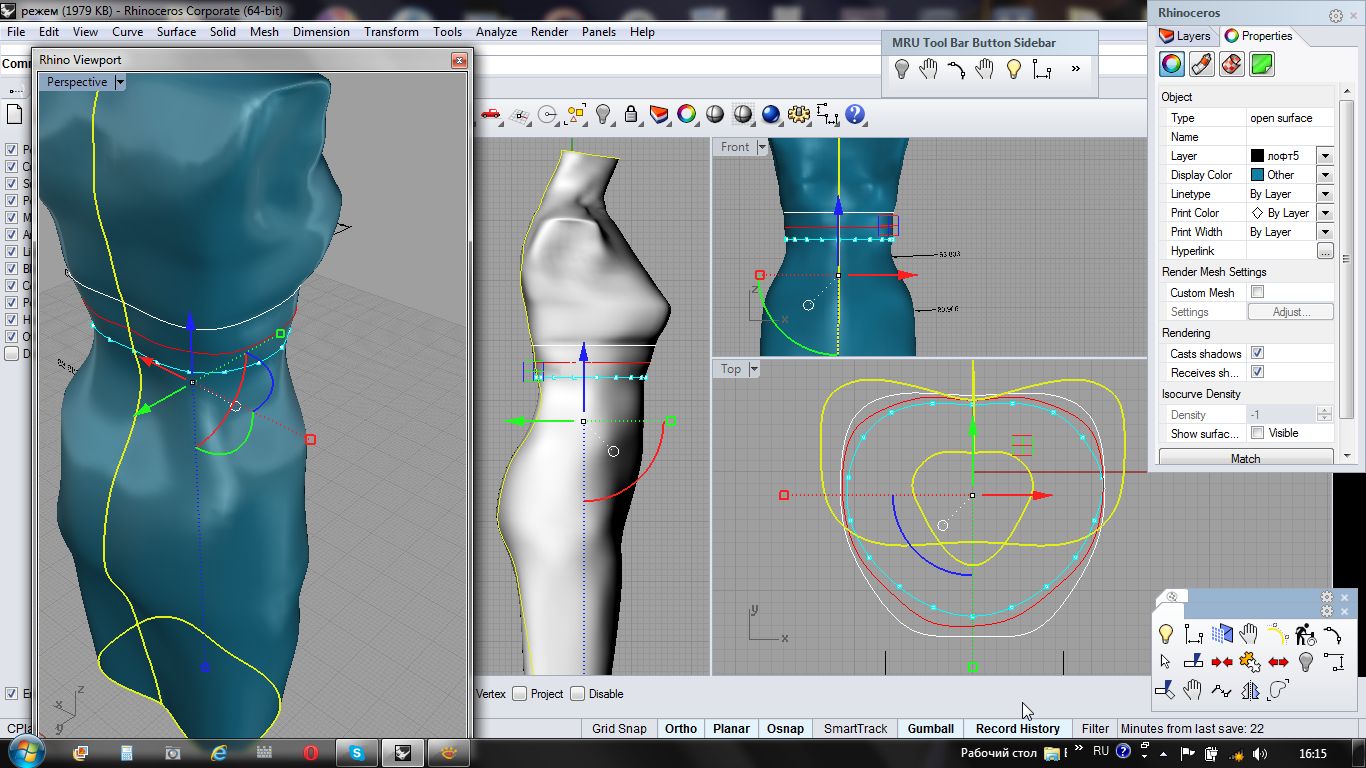

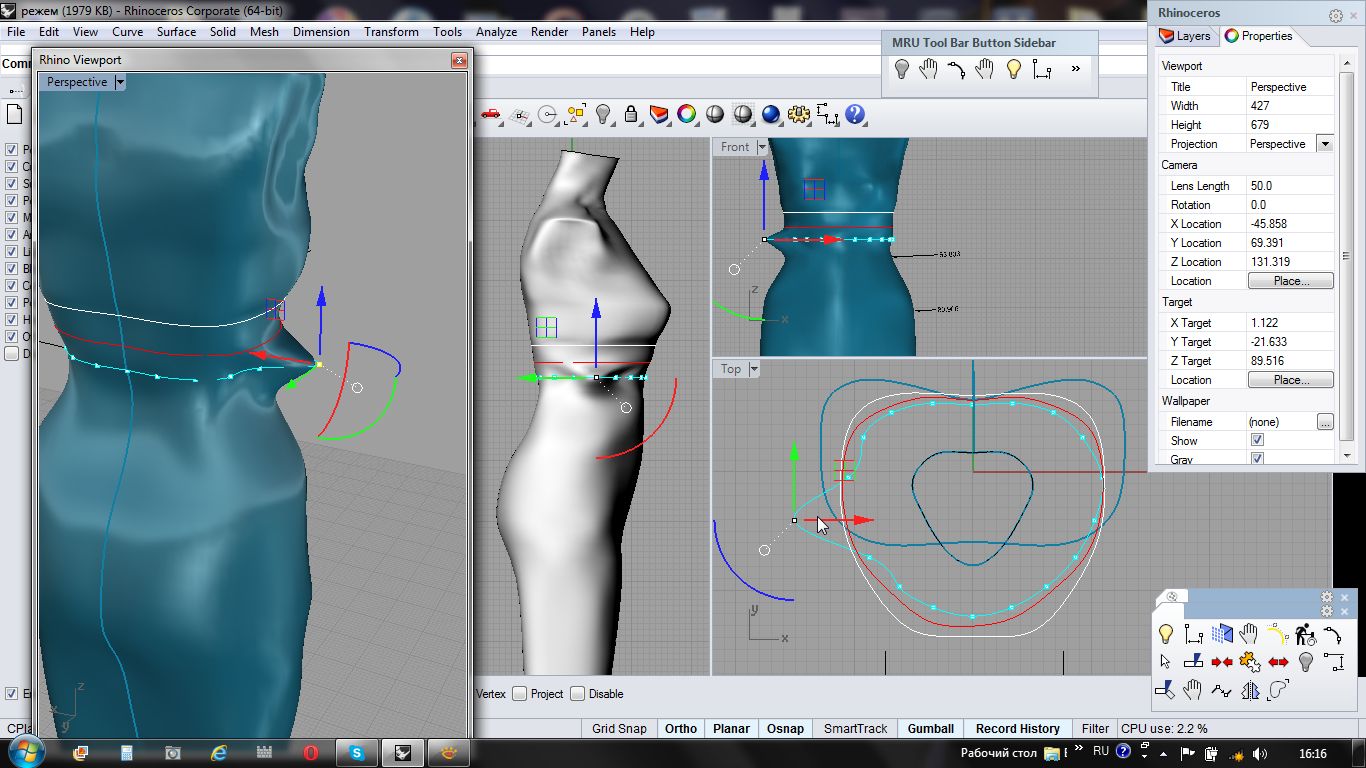

Хочу порадоваться за себя- построила манекен в Рино. Шью в программе LookStailor-очень хорошая программа, но как- то не устраивала Ева. Хотелось манекен дляЛуки. Попробовала Тсплайны, но они приказали долго жить. Тем новичкам, кто хочет построить манекен , может пригодится. Начинала строить по фильму Кадрен "каркас без затей", потом "пластилин". Спасибо за фильмы большое. Все получилось. но когда стала редактировать манекен, появились у меня проблемы именно в придании формы моего кроки. Особенно спина, грудь , бока. Редактировала таким образом:Направляющие в лофте спрятала, убрав галочку в Visible.Они перестали мешать.Лишние диаметры или сечения спрятала под лампочку.Оставила три диаметра. Редактирую один, включив точки редактирования на видеTop.
Другие три окна в другом режиме, при котором я вижу изменения манекена. Контролирую включенной фото или евеными диаметрами
Так открылся манекен в Луке

[tvo]

Так открылся манекен в Луке

О-очень красивенький манекен! Тоже порадуюсь за Вас!

[Кадрен]

NATуся, о каком скрипте печати вы спрашиваете? Есть 2 версии. От Добрушанки и от Литл Джэн. Если от Литл Джэн, то мы не можем обсуждать этот скрипт во избежание судебных разборок с автором.

[Кадрен]

Справочник по теме
Советы по упорядочиванию рабочего пространства
Автоматическое открытие шаблона с настройками
Поиск проблем с отображением фото
О режиме элеватор
Как сделать складочки на юбке в рино
Полезная ссылка от Архимеда
Использование точки взгляда
Чем принципиально отличаются настройки Aliases и Keyboard? И как вызывать команды с помощью Alias?

[Кадрен]

Наташа, я тоже пока никак не могу полностью разобраться с этими текстурами. Такое как у Вас тоже было. Это явление почему-то появилось, а потом исчезло совершенно без каких-либо на то причин. Сейчас столкнулось с этим повторно, когда в очередной раз игралась с текстурами, пытаясь в них разобраться.
В результате пришлось всё-таки сначала искать причину расплываемости.

Сегодня снова столкнулись с такой проблемой.
http://club.season.ru/index.php?s=&sho...st&p=682901
Поразбирались серьезно. Проблема часто возникает при переносе файлов, после переустановки системы и т.д.
Прежде чем пускаться в пляс надо убедиться, что
1. Драйвера видеокарты обновлены.
2. Необходимые библиотеки обновлены
http://club.season.ru/index.php?s=&sho...st&p=680123

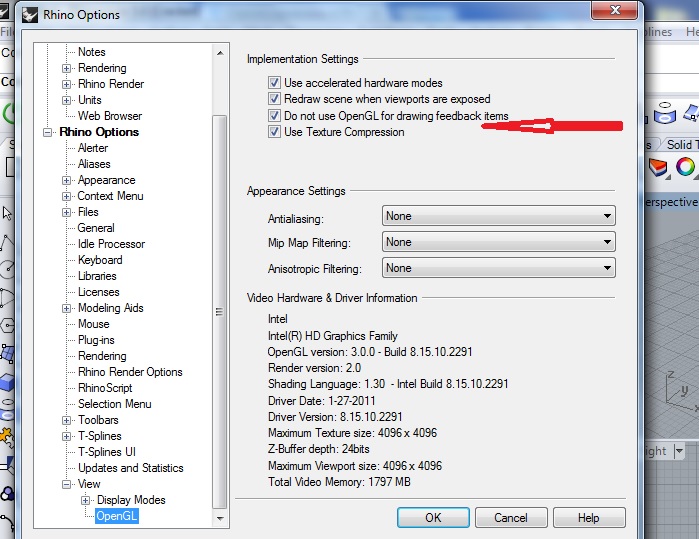

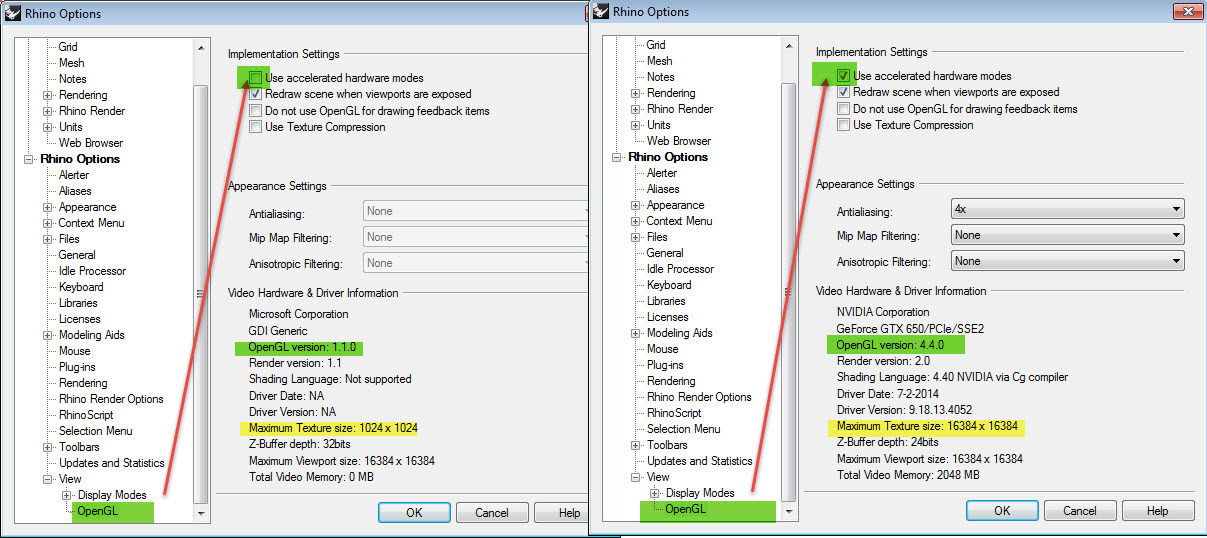

3. В опциях на вкладке OpenGl проверить включение Use accelerated hardware modes

Посмотрите, как меняется версия OpenGl при включенном и не включенном ускорении, а так же на изменение максимального размера текстуры.



После включения опции, фотографии отобразились как надо.
Если это не помогло, остается только танцевать.
Правда. мы сначала наплясались в волю.



Фотографии перерезали в стороннем редакторе, загружали заново в чистый файл. Сначала это помогло. Но при переключении в режим шейдед, все артефакты возвращались на свои места. Меня убедили, что компьютер новый. что с драйверами все в порядке и вообще все здорово. Поэтому только, когда при смене режимов оказалось, что мы ничего не достигли, я решила заглянуть в опции.

[Кадрен]

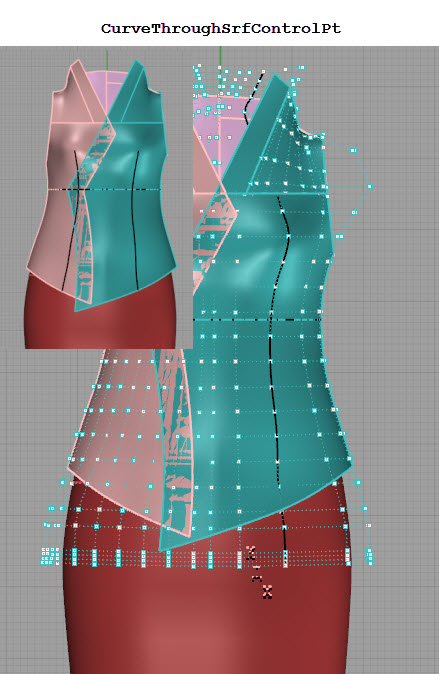

Когда поверхность уже порезана, а нужно нарисовать сквозную линию, то можно воспользоваться инструментом CurveThroughSrfControlPt (линия через контрольные точки)

В опциях можно выбрать тип точек.
