Знаете, у меня такие же проблемы. В основном они начинаются, когда рукав вырезаешь по окату. Чтобы справиться с развёрткой, приходиться резать на дополнительные части и соединять на плоскости.
В последнее время вернулась к построению рукава по готовому окату. Т.е. затягиваю рукав с уже вырезанным окатом. Так разворачивается корректнее. Если нужен короткий рукав, то перезатягиваю уже укороченный. Почему то рукав не любит, когда его режут
Чтобы не перестраивать рукав, попробуйте разрезать его по локтевому и переднему перекату (по местам наибольшего изгиба формы), если какая то часть опять будет плохо разворачиваться - режьте в местах с "крокозяблами". Или перестраивайте полностью рукав, как написала выше.

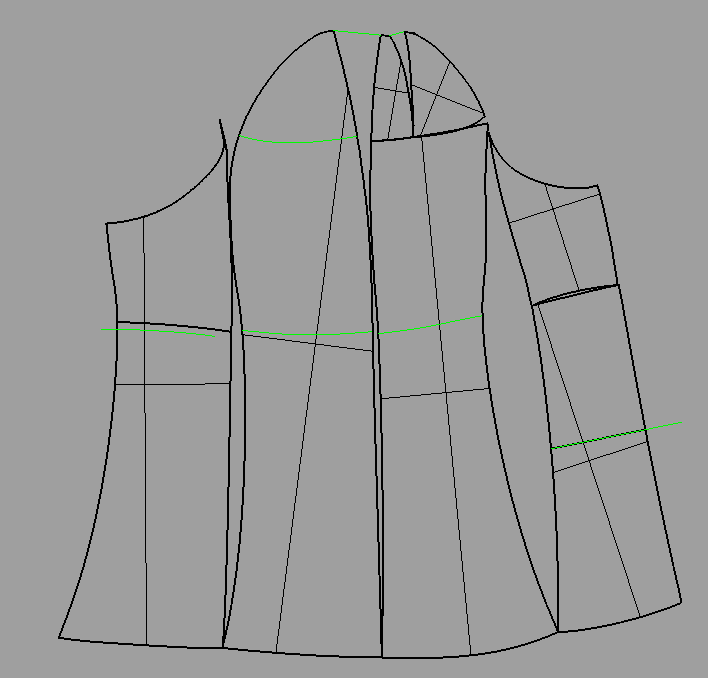

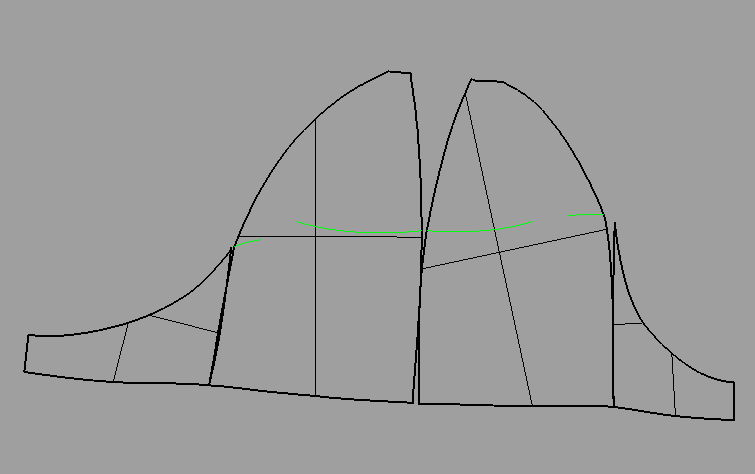

Вот так приходилось мне резать, чтобы рукав развернулся.

[nastyu_pastyu]

всем снова здравствуйте!
когда я хочу поменять цвет поверхности в настройках, она почему то меняется как будто бы внутри манекена, работаю в режиме shaded
хотелось бы чтобы весь манекен менял свой цвет, для удобства работы



И кстати у меня куда то пропала нижняя строка, где пишуться координаты

[nastyu_pastyu]

Natamoda я не совсем поняла про уже вырезанный окат рукава
(жду с нетерпением построения рукава для чайников)

[Natamoda]

(жду с нетерпением построения рукава для чайников)



когда я хочу поменять цвет поверхности в настройках, она почему то меняется как будто бы внутри манекена,

Скорей всего у вас в настройках указаны разные цвета для лица и изнанки. Где-то Олля писала об этом. Поищите, я не могу подсказать, потому что сама не меняла настройки.



И кстати у меня куда то пропала нижняя строка, где пишуться координаты

Скорей всего вы нажали кнопку - отключить командную строку. (Тоже конкретней не могу сказать, потому что не пользуюсь, но знаю. что такая функция есть)

[nastyu_pastyu]

все я поняла про вырезанную пройму, только вот теперь вопрос, вы все затягиваете одной поверхностью или по частям , сначала открытые кривые, потом закрытые?

[Natamoda]

двумя поверхностями, вначале открытые, потом закрытые. Потом вычленяю изолинии, а потом по этим изолиниям перезатягиваю лофтом, единой поверхностью весь рукав, затем вырезаю окат.
Но, честно говоря, разочаровалась в этом способе, потому что плохо разворачивается такой рукав и приходилось разрезать рукав на маленькие кусочки для корректной развёртки
Вернулась к построению со сразу вырезанным окатом ( затягиваю нетворком)

[ollya]

когда я хочу поменять цвет поверхности в настройках, она почему то меняется как будто бы внутри манекена, работаю в режиме shaded

Это значит , что ваш манекен вывернут наизнанку, переверните нормали кнопкой(-правый клик.)

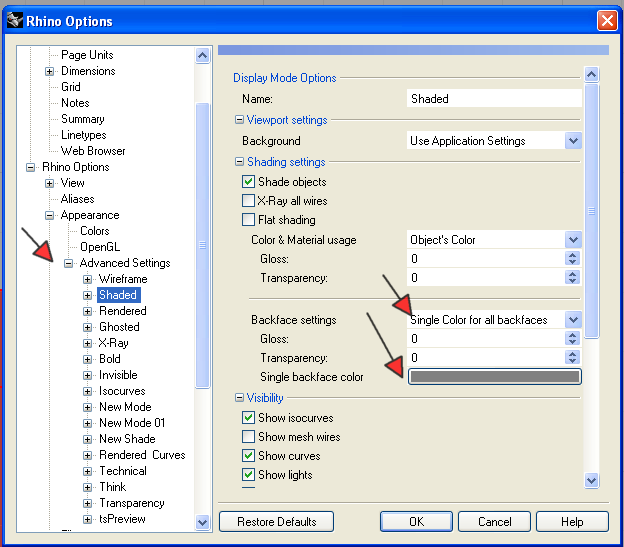

Настройки цвета изнаночных граней- здесь

Я бы не советовала менять, так вы сразу видите перевернутые поверхности , нет необходимости дополнительно проверять перед разверткой.

у меня куда то пропала нижняя строка, где пишуться координаты

А это здесь-Status bar, но вообще-то она сама не должна пропадать

[Мэрлин-Марго]

Долго определялась- в какой теме спросить.Очень нужна подсказка.
После затягивания горизонталями, подошла к затягиванию лофтом... И тут образовалась туча! Непонятный клубок линий.
Никаких стрелочек на вертикальных линиях не образовалось, повторного enter не потребовалось .
Скриншот (screenshotcaptor)не грузится.

Изменено 30 июня, 2010 пользователем Мэрлин-Марго

[Natamoda]

И тут образовалась туча! Непонятный клубок линий.

Для лофта надо выбрать только замкнутые контуры. Возможно у вас в этой куче есть дубликаты линий, они и мешают лофту. Лишние надо отключить или удалить.
Возможно, на вид замкнутые кривые на самом деле не замкнутые. Нужна проверка с помощью меню выбора объектов

[Мэрлин-Марго]

Сейчас зеново отмечу(я отметила просто общим выделением и вертикалей и зебристых горизонталей и нашу разорванную в 2 точках пройму и .. контрольные точки до кучи...)
И где были мои глазки? У Оли-Звездопад конкретно выделены только горизонтали



С меню выбора объектов пока ни читала как пользоваться. Иду пока в основном по чайниковскому руководству...

Изменено 30 июня, 2010 пользователем Мэрлин-Марго

[Мэрлин-Марго]

Уже нечто нормальное выходит, (выискалось несколько линий дающих "воздушные перли", при их расположении возле пересечений формообразующих вертикалей.Удалила).
Пока поставила Loose , флажок в самом верху и количество точек - 100. Как правильно- не знаю пока.
Грудь вышла немного островато и с перетяжкой.
Не знаю как выставить сюда скриншот.

Изменено 30 июня, 2010 пользователем Мэрлин-Марго

[Natamoda]

Почитайте темы для начинающих по вставке фотографий.

[Мэрлин-Марго]

Продолжила свои эксперименты по оформлению линии груди.

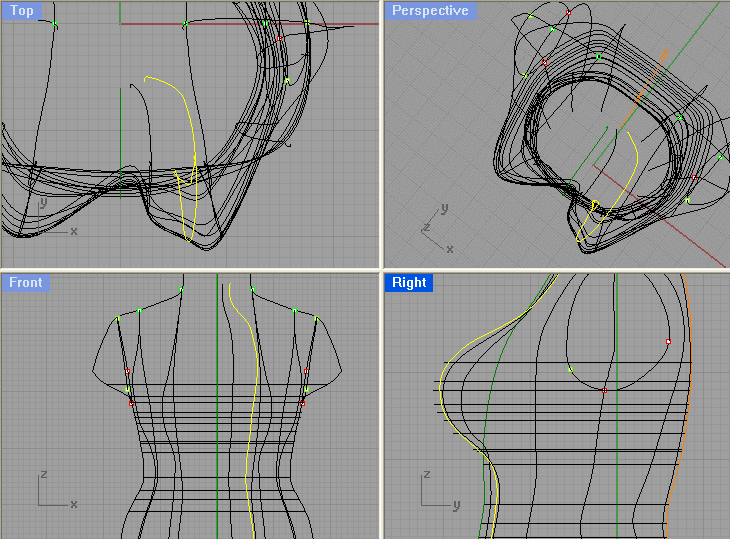

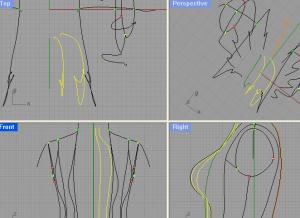

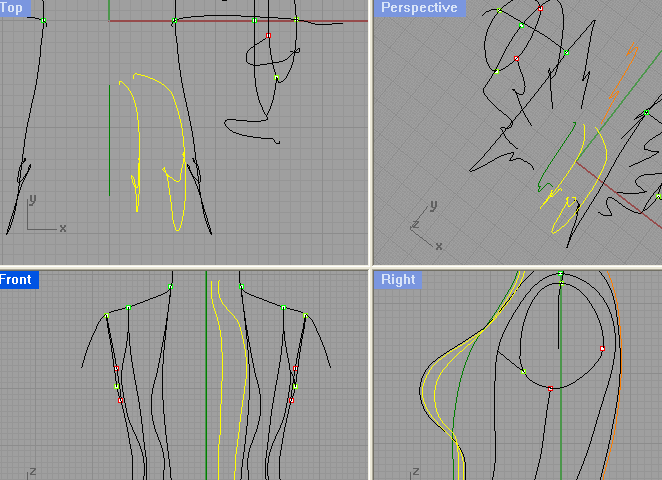

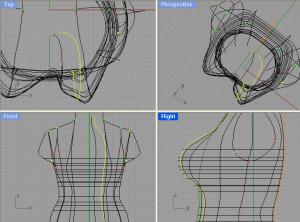

По совету Мурзилки выделила изолинии с поверхности манекена для дальнейшей правки для внесения дополнительных формирующих линий для центральной части груди.Добавила их(всего 2 линии)в вертикальные формообразующие. Начала прибаллять необходимый объемчик, корректируя линию в виде в профиль- немного подправляя в других видах. И когда для контроля затянула диаметрами...О, ужас... получилась жуть... Выкладываю скрины. Коррекцию вносила только по одной половинке(для сравнения). Хочется все-таки получить приличный манекен и понять в чем ошибки...

[Мэрлин-Марго]

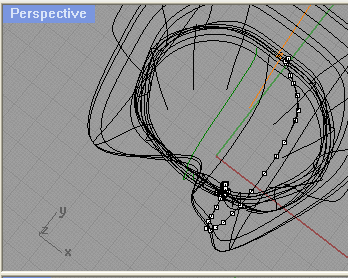

И еще заметила, что средняя линия в районе ложбинки углубилась в глубь тела...

[oksancha]

Уважаемые, глубоколюбимые мои Учителя!
Я хочу сказать вам всем просто огромное СПАСИБИЩЕ - за открытие нам Рино, за весь разжеванный материал - только что по выкройке из Рино раскроила юбку - манекен сделала облипочку, так как юбка с подкладом - сделала прибавку на СО 4 см - , ткань сразу взяла хорошую, раскроила, сначало с недоверием - оставила припуски на швы по -больше, когда сметала юбку - восторгу моему просто нет предела - скакала перед всеми зеркалами в доме, крутилась - глазам своим не верила, за не имением другой публики -прыгала даже перед 17 летним сыном со словами - Посмотри как, посмотри как ( уж ему то точно до лампочки как :-)))) - потому что такой хорошо сидящей юбку у меня отродясь не было!!!!!Где надо - подчеркнуто, где не надо - свободная, просто чудо!!! СПАСИБО!!!!!!!!!!
Дошью - выложу картинку!!
Кроме того - подклад покороче надо было скроить - раньше бы ползала-меряла - резала , а сейчас - пошла в Рино, отрезала на выкройке все что нужно , распечатала и вуаля!!!
Еще дошло, что теперь можно фото любой модели сразу в рино грузить и на свой манекен модельные линии переносить, пищу от восторга!
СПАСИБО!!!

[Murzilka]

oksancha, как здорово... столько положительных эмоций :) Очень рада, что у вас все получилось.
Может сделаете свою страничку в дневнике, с фото юбки, разверткой и небольшим описание как моделировали ? Мы сейчас как раз разбираем построение юбки и ваш опыт будет очень полезен многим..:)

[Дончанка]

столько положительных эмоций :) Очень рада, что у вас все получилось.

присоединяюсь:), здОрово, что получилось!



такой хорошо сидящей юбку у меня отродясь не было!!!!!Где надо - подчеркнуто, где не надо - свободная, просто чудо!!! СПАСИБО!!!!!!!!!!
Дошью - выложу картинку!!

Заинтриговали! Очень интересно, жду фото:).

[oksancha]

Конечно, я постараюсь сделать - но только строго не судите - шить я еще учусь - чтобы выполнить какой- нибудь узел я лезу в книжку что то типа Шитье мое хобби , и по картинкам выполняю, сечас вот над молнией кумекаю %-) . Еще забыла сказать, что прикинула как клетка ляжет в Рино - так и на юбке получилось - ткань в клетку - чтобы разглядеть шов - надо хорошо приглядеться . так что я в восторге!!!!

[Natamoda]

только строго не судите - шить я еще учусь

Только в Рино можно обучаться шить в обратной последовательности, вначале конструированию, потом технологии обработки узлов. http://www.kolobok.us/smiles/standart/good2.gif

прикинула как клетка ляжет в Рино

Ждём подробнейшего отчёта!

так что я в восторге!!!!

После таких признаний и у нас вырастают крылья!

[Дончанка]

но только строго не судите - шить я еще учусь - чтобы выполнить какой- нибудь узел я лезу в книжку что то типа Шитье мое хобби

вы умничка! Очень грамотный подход!

[Umlida]

.... только что по выкройке из Рино раскроила юбку - манекен сделала облипочку. Дошью - выложу картинку! Еще дошло, что теперь можно фото любой модели сразу в рино грузить и на свой манекен модельные линии переносить.

С огромным нетерпением буду ждать ваш отчёт и фотографии, потому что тоже прохожу этап ознакомления с программой Рино и сейчас передо мной цель-построить манекен на сестру, а у неё большой прогиб в спине, всегда была проблема правильно "посадить" на неё изделия.
Поэтому мне очень хочется узнать ваш опыт !

[oksancha]

Да вроде все просто - надумала для начала сшить обычную прямую юбку, 3 шовную, потом подумала - и решила маленько фасон усложнить - по переднему полотнищу сделать 2 шва , которые заканчивались бы маленькими шлицами ( не знаю как по швейной терминологии описать что я задумала:-) )
Все делала по теме для чайников - сначала обвела ,
вид спереди
http://s41.radikal.ru/i094/1007/84/1d51c3e8efb8t.jpg
Вид сбоку
http://s56.radikal.ru/i151/1007/5d/f3af5ef95679t.jpg
сделала сечения
http://s05.radikal.ru/i178/1007/ef/1827183f2a91t.jpg
затем лофт, http://s44.radikal.ru/i103/1007/90/590a1024fcfft.jpg



"померяла на себя"
http://s15.radikal.ru/i188/1007/55/4038427c900at.jpg

[oksancha]

Далее отмасштабировала в окне топ, чтобы получился манекен облипочка, причем масштабировала отдельно - ОТ, ОБ, и линию , которая на 8 см ниже уровня талии ( спасибо Вам, Natamoda, что обратили мое внимание на такую тонкость - я об этом даже не подозревала) , заново лофт. Далее отмасштабировала на СО - +4 см. Разрезала по боковым линиям.
На отдельных слоях работала с передним полотнищем и задним.
Вот тут - моделирование передаhttp://s005.radikal.ru/i212/1007/c3/3202d7814333t.jpg



разверстка передаhttp://i079.radikal.ru/1007/ac/de7787c79bb5t.jpg
развернула заднее полотнище



http://s59.radikal.ru/i165/1007/71/884c732c77e0t.jpg
И собственно - выкройка
http://s40.radikal.ru/i088/1007/a9/f93243a5ddd7t.jpg
Прибавки на швы приличные - 2.5 см, опасалась , думала - вдруг узкая юбка получится, оказалось - абсолютно зря!
Ткань - в клеточку и полосочку, расчертила в ручную выкройку по размеру клетки и прикинула - но показать не могу - не сохранила по глупости
Простите за словоблудие, опять атаку клонов устроила.
Дошью - покажу что вышло :-)))

[oksancha]

и еще думаю попробовать - отсканировать кусочек ткани , а рядом линеечку приложить , что бы в рино отмасштабировать, и потом прикинуть на манекен - короче, планов - громадье, идей столпотворение!!!

[oksancha]

Вот и готова моя юбочка - боязно мне ее выставлять тут , так как не без огрехов вышло, так что не судите строго;-)) !!!
У фотоаппарата не очень большое разрешение, не очень четко вышло.
и так вид сзади
http://s49.radikal.ru/i123/1007/4a/f24330e2df6et.jpg
вид сбоку
http://s58.radikal.ru/i160/1007/b0/39131646afe2t.jpg
вид спереди ( там где стрелочки -там рельефы, не очень видно на фото)
http://s58.radikal.ru/i162/1007/17/d0da6cc7f7f7t.jpg.



Я все -равно очень довольна!!
