Пользуется ли кто-то Optitex?

[Leka-m]

Решение от оптитекс



У меня в настройках нет строчки Зд. Все заканчивается настройки импорта и экспорта. Версия 11.063

[Leka-m]

Добрый вечер. Помогите мне, пожалуйста, разобраться с размером шрифта. Два дня бьюсь, но сделала только хуже. При печати на плоттере файла hpgl, сохранееного в Марке, надпись на лекале сразу была микроскопическая, теперь не вмещается в деталь. Я столько раз меняла настройки текста и шрифта, что назад вернуть не могу. Настройки по умолчанию не спасают. Где надо выставлять размер текста, который выводится на плоттер? Как его сделать одинаковым на всех деталях? Спасибо всем откликнувшимся😚 У меня 11 версия.

[salexis11]

Добрый вечер. Помогите мне, пожалуйста, разобраться с размером шрифта. Два дня бьюсь, но сделала только хуже. При печати на плоттере файла hpgl, сохранееного в Марке, надпись на лекале сразу была микроскопическая, теперь не вмещается в деталь. Я столько раз меняла настройки текста и шрифта, что назад вернуть не могу. Настройки по умолчанию не спасают. Где надо выставлять размер текста, который выводится на плоттер? Как его сделать одинаковым на всех деталях? Спасибо всем откликнувшимся???? У меня 11 версия.

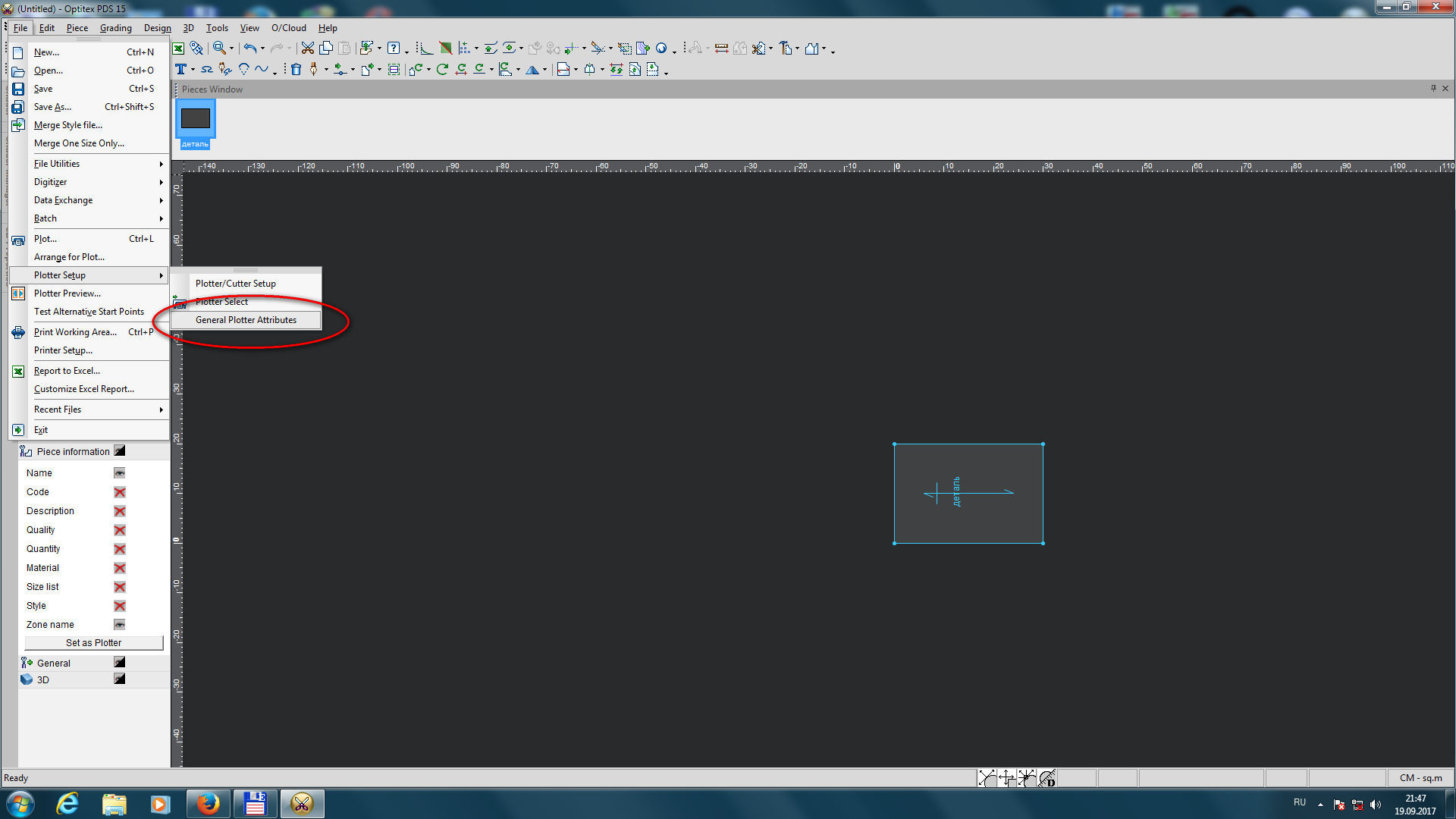

Здесь пробовали выставлять?:

[Leka-m]

Здесь пробовали выставлять?:

Везде, где нашла слово шрифт, выставляла. В pds в атрибутах, в настройках. В маркере в настройках тоже. И в плоттере. Даже нашла окошко в маркере с выбором шрифтов и там рядом с Arial поменяла. Нету мануала, не знаю какая настройка на что влияет, поэтому и не могу выставить правильно. Попозже прикреплю скрины настроек. Сейчас не дома

[Leka-m]

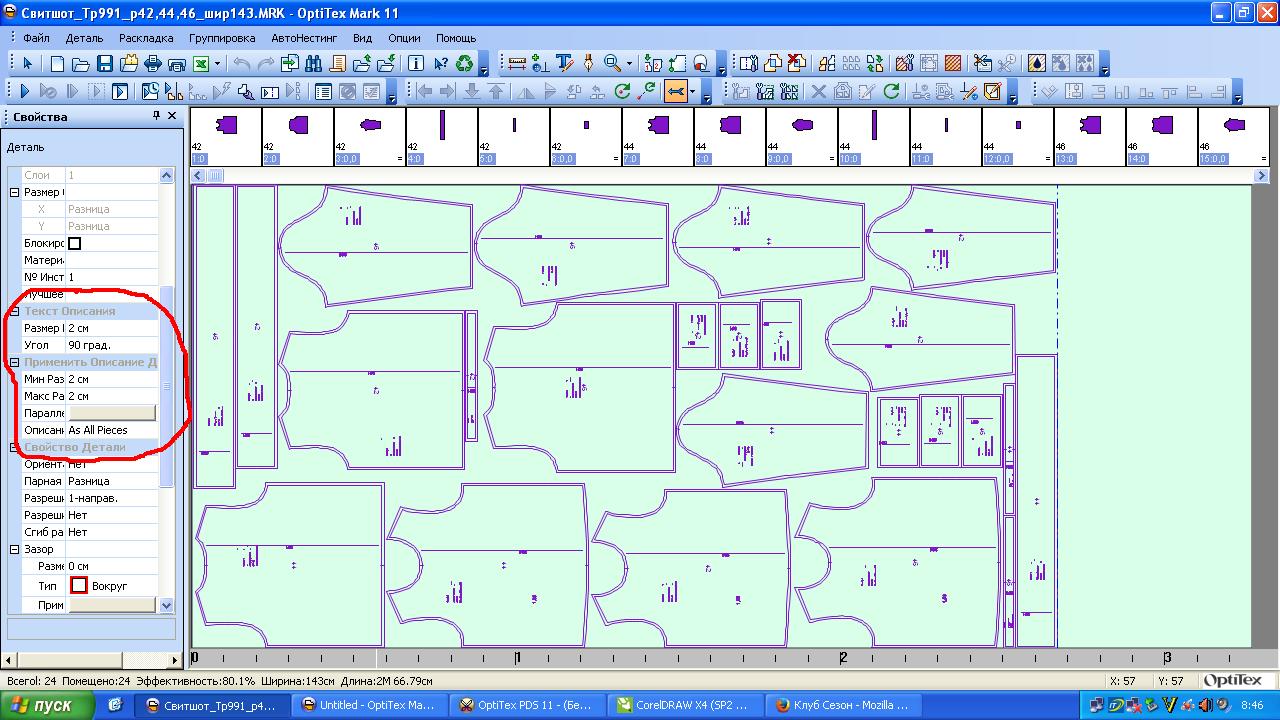

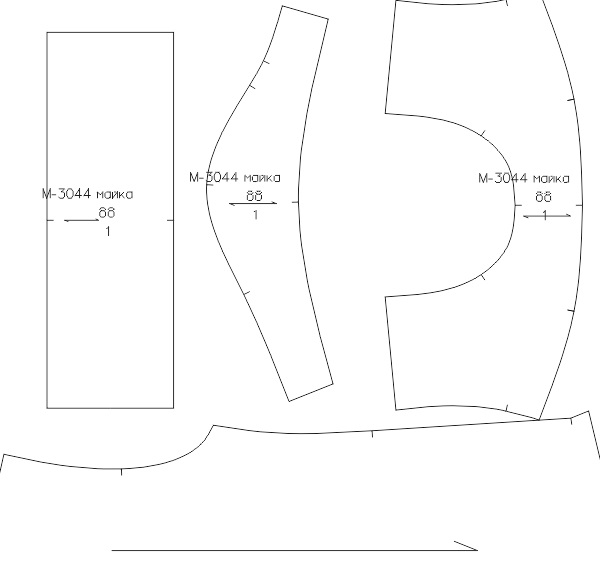

Вот лучший результат моих проб и ошибок. Текст более-менее нормальный, но удержать его в границах детали не получается. В pds ориентирован поперек долевой, mark упорно разворачивает вдоль.

[sqs68]

Доброго всем времени! Коллеги, кто-то делал в Опти градацию по размерам и ростам в одном изделии? Я, года 1,5 назад экспериментировал,- получалось , что надо отдельно делать и потом соединять, но выходил огромный список, с которым не удобно работать... Больше к этому не возвращался. Сейчас , есть срочный заказ,5 размеров в 5-ти ростах, и времени "изобретать велосипед нет". Может у кого-то есть подобный результативный опыт?
P.S. программа серьёзная, не думаю, что разработчики об этом не позаботились.

Изменено 5 декабря, 2017 пользователем sqs68

[Aliona]

Я работаю в Графис, не в Оптитекс.
Но я так же решала вопрос градации по размерам-ростам.
Не знаю правильный ли это ход, но делала градацию отдельно в каждом росте.
В Графис проще, так как программа сама предлагает градацию, конструктор должен лишь отследить , все ли корректно.
В Оптитекс, думаю, можно разградировать в базовом росте. Потом сохранить правила градации для всех точек и примянять в смежных ростах эти сохраненные межразмерные приращения.

[Leka-m]

Градировала белье (бюсты) через Size Variation. К каждому размеру создавала вариацию. Но я не соединяла в один список, так деревом размеров и оставила. Так проще вносить изменения

[salexis11]

Вот лучший результат моих проб и ошибок. Текст более-менее нормальный, но удержать его в границах детали не получается. В pds ориентирован поперек долевой, mark упорно разворачивает вдоль.

То что в Маркере рядом с "Arial", оно почему-то ни на что не влияет, верните как было. Вы это название "м-30044..." вводили в поле "имя модели"?
Попробуйте так: В PDS установите размер здесь(к примеру поставьте 1см и там и там).

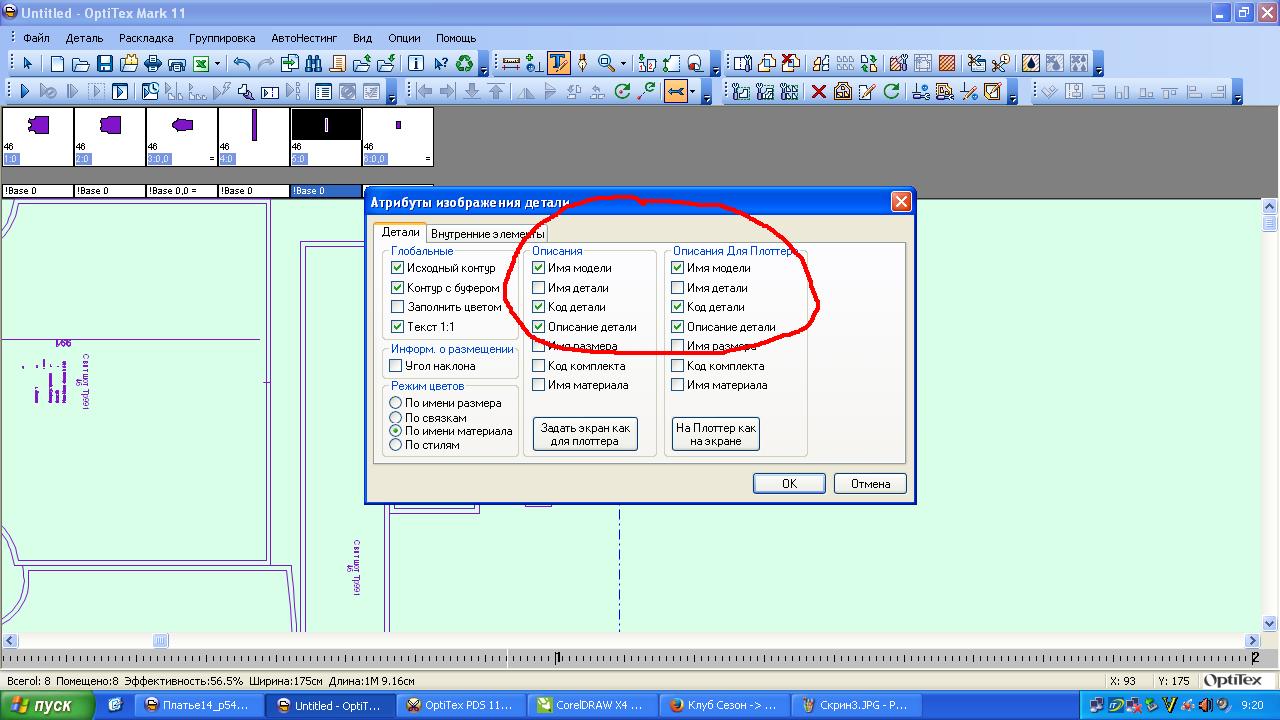

Сохраните, откройте Маркером, по идее у вас все названия должны быть сразу по 1см. Проверьте чтобы в меню "Вид" все описания были установлены:



Если где-то, например в маленьких деталях название вылезает или некрасиво расположено, можно допилить вручную. Выбираем "Текст"

Кликаем по детали, появится окошко где будет контур детали и красный квадратик внутри, он и есть расположение нашего описания. Двигаем его мышкой в нужном направлении:).

[salexis11]

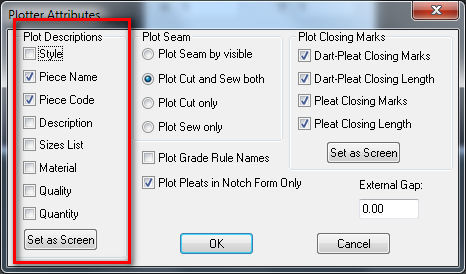

Настраиваете как ниже на картинках ?









Корел и не будет распознавать шрифт,он из опти передается набором кривых.
Что бы имена деталей были кириллицей,нужен спецшрифт (смотрите настройки на последнем скриншоте)

P.S. Файл шрифта (расширение переименуйте в .FNT и положите файл в папку с
программой - папка Fonts)
PLOT_RUS.ZIP

Понадобилось воспользоваться вашей рекомендацией, но архив с файлом шрифта не хочет распаковываться(пишет поврежден). Выложите заново пожалуйста.

[sesubot]

Понадобилось воспользоваться вашей рекомендацией, но архив с файлом шрифта не хочет распаковываться(пишет поврежден). Выложите заново пожалуйста.

Это не архив.Просто поменяйте расширение .zip на .fnt

[Klari$$a]

Здравствуйте! Установила Оптитекс 11.0.663.0 на Win7 x64. Проблема: файлы pds открываются нормально, а выкройки dxf - в виде каракулей. При переключении на тестовый режим все открывается как надо. Что делать, чтобы работала без этого режима?

[sesubot]

Здравствуйте! Установила Оптитекс 11.0.663.0 на Win7 x64. Проблема: файлы pds открываются нормально, а выкройки dxf - в виде каракулей. При переключении на тестовый режим все открывается как надо. Что делать, чтобы работала без этого режима?

Подписать драйвер мультикея.
Гуглите вот это - Driver Signature Enforcement Overrider v1.3b

[sqs68]

Градировала белье (бюсты) через Size Variation. К каждому размеру создавала вариацию. Но я не соединяла в один список, так деревом размеров и оставила. Так проще вносить изменения

"Size Variation" - вы имеете ввиду вкладку "варианты " внизу ?

[Klari$$a]

Добрый вечер!

Продолжаю попытки установить Optitex 11.0.663.0 на Win7 x64. Установка по видео из интернета.
- UAC отключен;
- Установлены: OptiTex11.0.663.0_Setup.exe; NestingPack11.exe; OptiTex 11.0.663.0 Models Samples Pack.exe4; OptiTex11.0.663.0_Patch.exe = все запущены от имени Администратора
- Установка x64_MultiKey_USB_Emulator.exe: запуск от имени Адм.-Next-Next-yes-installed-Exit; DSEO: Next-Yes-Enable Test Mode-Next-Sign a System File-Next-задан путь к драйверу: «C:\Program Files (x86)\MultiKey USB Emulator\multikey.sys»-OK-OK-Открылось окно DSEO: Exit-Next
После этого, согласно видео, должно автоматически появиться окно C:/Windows/System.32/cmd.exe. Но этого не происходит. Все это проделывала и с включенным интернетом, и с выключенным, все так же. Русификатор также запускала от имени.Адм после установки MultiKey. В диспетчере устройств напротив Virtual USB MultiKey cтоят желтые треугольники с "!"знаком. Все делаю по инструкции, почему не запускается окно cmd/exe?



[sqs68]



Добрый вечер! Продолжаю попытки установить Optitex 11.0.663.0 на Win7 x64. Установка по видео из интернета.
- UAC отключен;
- Установлены: OptiTex11.0.663.0_Setup.exe; NestingPack11.exe; OptiTex 11.0.663.0 Models Samples Pack.exe4; OptiTex11.0.663.0_Patch.exe = все запущены от имени Администратора
- Установка x64_MultiKey_USB_Emulator.exe: запуск от имени Адм.-Next-Next-yes-installed-Exit; DSEO: Next-Yes-Enable Test Mode-Next-Sign a System File-Next-задан путь к драйверу: «

Я сталкивался с такими эмуляторами, которые надо ставить вначале. Потом перезагрузка компа, а уже потом, установка всех модулей.

[lady-X]

Добрый вечер/день всем!...
у меня две проблемы, но пока выложу одну....



подскажите как сделать деталь обтачки, я выбрала функцию параллель... но она делает параллельную линию ...а как дальше её скопировать е снять,
т.е. мне не нузгно их отрезать, а копия верха нужна, короче классическая обтачка.
я опитех знаю очень плохо.... поэтому самой никак не разобратся.

[Igo]

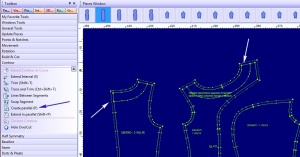

Инструмент построить деталь или трассировать сегменты

[lady-X]

Спасибо.... кое-как сделала...

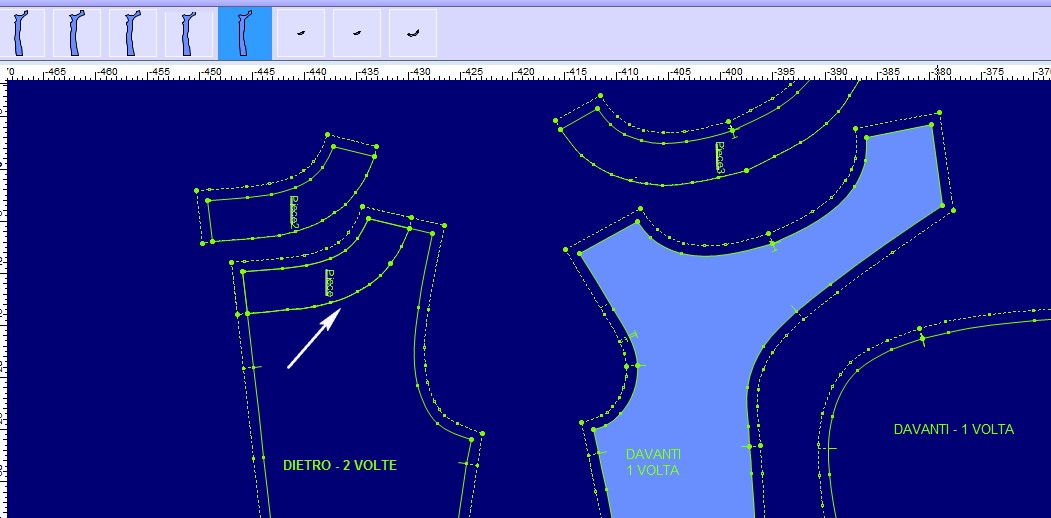

как теперь удалить линию с детали...на полочке она выделилась и удалилась а на спинке не выделяется никак... выделяется деталь..



---------------------



ЕЩЁ ОДИН ВОПРОС: ОЧЕНь СРОЧНЫЙ?



ЕКСПОРТИРУЮ В ПДФ ОДИН КОМПЛЕКТ ЛЕКАЛ, НО НА РАБОЧЕМ СТОЛЕ ИХ 5, ВЫДЕЛЯЮ ТОЛьКО ОДИН, А ИМПОРТИРУЕТСЯ ВСЁ..... КАК Б ЫТь,
МЕСЯЦ НАЗАД ВСЁ РАБОТАЛО, А ТЕПЕРь НЕТ!



КТО МОЖЕТ ПОМОЧь?

Изменено 21 декабря, 2017 пользователем lady-X

[ollya]

как теперь удалить линию с детали...на полочке она выделилась и удалилась а на спинке не выделяется никак... выделяется деталь..

не совсем поняла...
выделяется деталь- это первое. потом кликните на нужную линию и удалите.



ЕЩЁ ОДИН ВОПРОС: ОЧЕНь СРОЧНЫЙ?



ЕКСПОРТИРУЮ В ПДФ ОДИН КОМПЛЕКТ ЛЕКАЛ, НО НА РАБОЧЕМ СТОЛЕ ИХ 5, ВЫДЕЛЯЮ ТОЛьКО ОДИН, А ИМПОРТИРУЕТСЯ ВСЁ..... КАК Б ЫТь,
МЕСЯЦ НАЗАД ВСЁ РАБОТАЛО, А ТЕПЕРь НЕТ!



КТО МОЖЕТ ПОМОЧь?

Сейчас не вспомню сразу.
Но если очень срочно надо- скопируйте нужный комплект в другой файл и экспортируйте.Потом разберетесь)

[ollya]

Как сделать цельнокроенный подборт-один из вариантов( сразу получаем и деталь подклада , если она нужна)

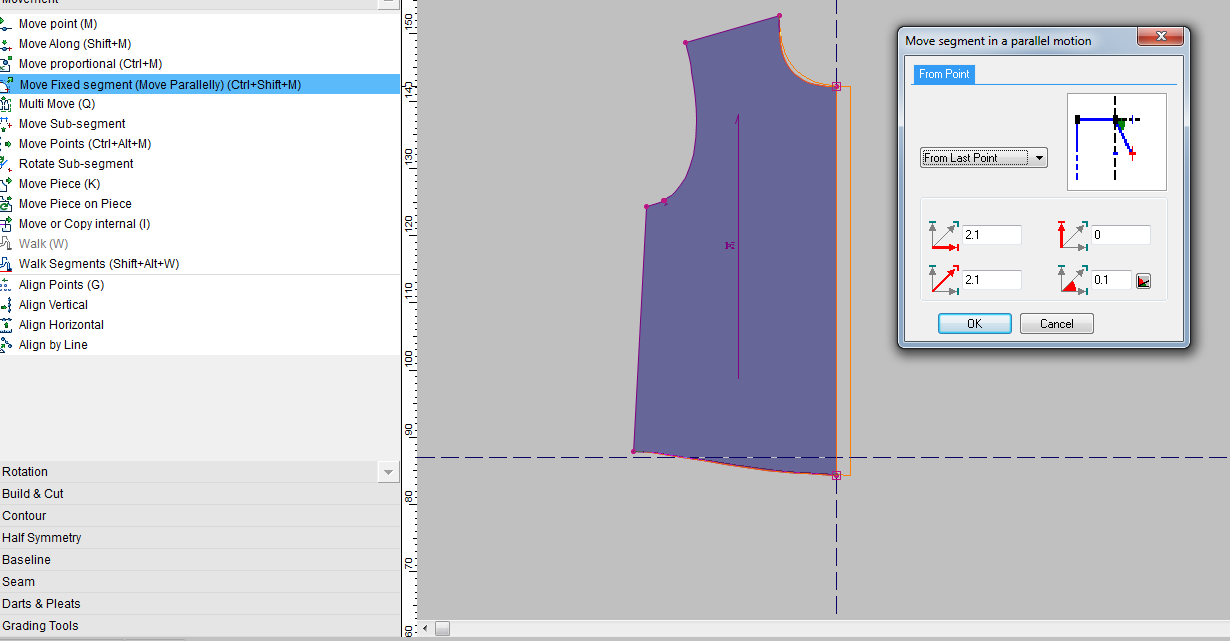

1) Смещаем линию центра на величину подборта
с клавишей Alt откроется диалоговое окно
центр рисуем потом или по линиям трека или по направляющей, которую провели по центру) можно отрисовать и параллельным смещением назад новой линии

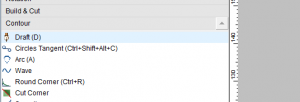

2)Рисуем линию подборта

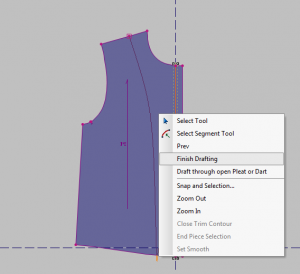

как закончили рисовать линию- правый клик и Finish drafting

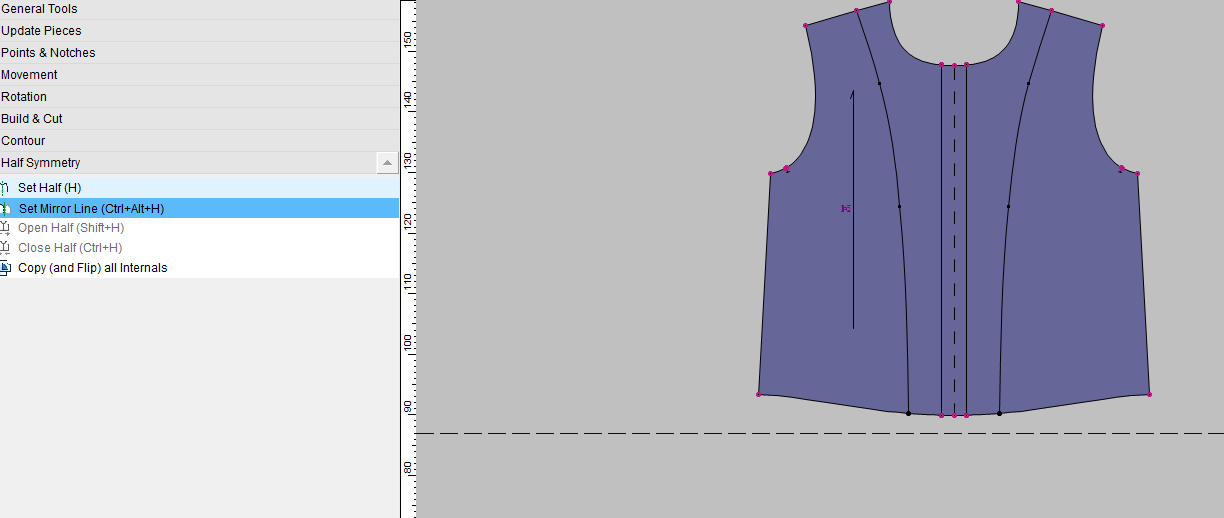

3)отзеркаливаем

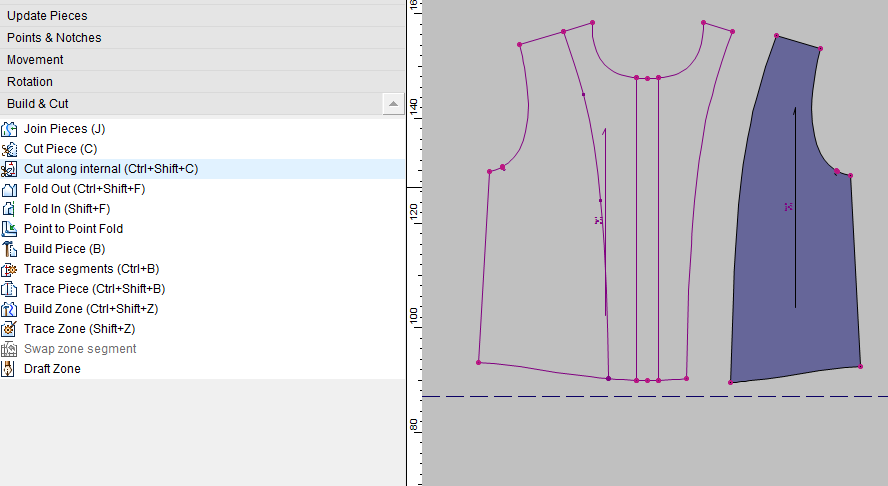

4) отрезаем.


Подробные подсказки по каждой операции- в строке внизу экрана

[lady-X]

ollya САПСИБО, ЦЕЛУЮ В ОБЕ ЩЕКИ!!!

[lady-X]



Но если очень срочно надо- скопируйте нужный комплект в другой файл и экспортируйте.Потом разберетесь)



т.е. скопировать и вклеить просто.... я сохранила в отедельный файл, и удалила все коммплекты оставив один.... далее получается каждый раз надо открывать заново общий файл и удалять....по-моему параллельно несколько рабочих полей в оптитекс невозможно окрыть да?....
столько времени теряю ..... и муторно,



оля если вы сможете подсказать в чём проблема, может в каких установках... буду очень благодарна...
хотя никакие установки не мнеяла, просто пару месяцев программу не открывала, а до этого таким макаром сделала наверное моделей 5-6... в смысле експортировался в PDF один выделенный комплект а не все 6-7

[ollya]

оля если вы сможете подсказать в чём проблема, может в каких установках... буду очень благодарна...

у меня тоже с установками проблема- оптитекс очень многозадачен. В принципе можно все- надо только знать- как:)
также бывает- вот все было беспроблемно , а когда надо срочно- не получается(
Понимаю что дело не в программе, а во мне. что то где то не там нажала ...
В ближайшее время не подскажу- потому и предложила "неотложную помощь"
Если вспомню решение- напишу

[Leka-m]

"Size Variation" - вы имеете ввиду вкладку "варианты " внизу ?

Эта вкладка в Таблице Градации.
