Основы программирования на Visual Basic for AutoCAD

[zelka]

а у меня глупый вопрос: а никак нельзя сделать так, чтобы точки на графике какие-нибудь обозначения имели? А то я путаться в них начинаю :(( Или сначала лучше на бумаге построить, а потом переносить в автокад? И еще вопрос: а вот лист по умолчанию безразмерные создается? Ну т.е. может ли быть такое, что моя выкройка не поместится на листе?

[Цветы]

Да ...Пыхчу как паравоз, что-то не получается пока, но продолжаю строить
Да не легкая работа, тащить бегимота
Добрушанка, а если дадите темку по обширнее на построение параллельных

[Добрушанка]

А есть русский хелп по вба у кого нить для автокада или корела на крайняк?

Хелп по VB на русском мне найти не удалось. Если найдете, поделитесь ссылкой.
ggpetrova подсказала идею про пересечение объектов. Благодаря этому мы можем получить координаты любой точки на сплайне. Каким образом вам нужно найти промежуточную точку на сплайне (пересечение каких-то объектов или др.)?

[Добрушанка]

И еще вопрос: а вот лист по умолчанию безразмерные создается? Ну т.е. может ли быть такое, что моя выкройка не поместится на листе?

Если в конце основной процедуры программы на VB, вы напишите ZoomAll, то вся выкройка будет видна на экране.

[Добрушанка]

а у меня глупый вопрос: а никак нельзя сделать так, чтобы точки на графике какие-нибудь обозначения имели? А то я путаться в них начинаю :(( Или сначала лучше на бумаге построить, а потом переносить в автокад?

Так, например, можно подписывать точки.

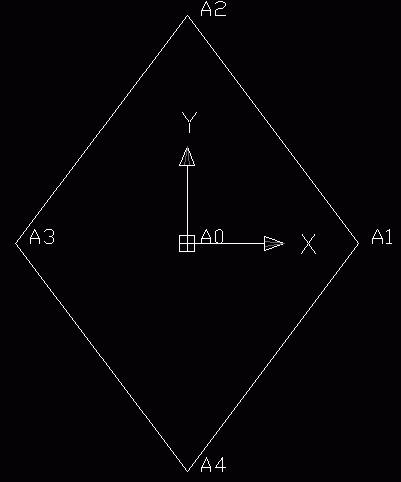

Sub Text()a = 6b = 8' Описание точекDim A0(0 To 2) As DoubleDim A1(0 To 2) As DoubleDim A2(0 To 2) As DoubleDim A3(0 To 2) As DoubleDim A4(0 To 2) As Double' Введем координаты точекA0(0) = 0:		  A0(1) = 0:		  A0(2) = 0:A1(0) = A0(0) + a:  A1(1) = A0(1):	  A1(2) = 0:A2(0) = A0(0):	  A2(1) = A0(1) + b:  A2(2) = 0:A3(0) = A0(0) - a:  A3(1) = A0(1):	  A3(2) = 0:A4(0) = A0(0):	  A4(1) = A0(1) - b:  A4(2) = 0:' Построим ромбSet lineobj = ThisDrawing.ModelSpace.AddLine(A1, A2)Set lineobj = ThisDrawing.ModelSpace.AddLine(A2, A3)Set lineobj = ThisDrawing.ModelSpace.AddLine(A3, A4)Set lineobj = ThisDrawing.ModelSpace.AddLine(A4, A1)Dim textObj As AcadText Set textObj = ThisDrawing.ModelSpace.AddText(" A0", A0, 0.5) Set textObj = ThisDrawing.ModelSpace.AddText(" A1", A1, 0.5) Set textObj = ThisDrawing.ModelSpace.AddText(" A2", A2, 0.5) Set textObj = ThisDrawing.ModelSpace.AddText(" A3", A3, 0.5) Set textObj = ThisDrawing.ModelSpace.AddText(" A4", A4, 0.5) ZoomAllEnd Sub

Здесь в строке Set textObj = ThisDrawing.ModelSpace.AddText(" A0", A0, 0.5)
в скобках первое значение параметра " A0" - это текст (он всегда должен браться в кавычки), второе значение A0 - это точка, которую мы подписываем, 0.5 - высота текста.

[zelka]

Спасибо просто огромнейшее!

[Добрушанка]

____________.zip
Неправильно видно записываю Посмотрите

Цветы, смотрела второй вариант программы, который Вы мне присылали.
При построении вытачки Вы перепутали между собой длины радиусов.1.zip

так и не смогла построить пересечение прямых K8a и K17

Прямая задается двумя точками. Чтобы пересекать две прямые, нужно знать четыре точки. Какие еще две точки?
А в целом очень хорошо у Вас получается. Молодец!!!

[Цветы]

А вам тем более большое спасибо, что на трудносоображающих не сердитесь и продолжаете уроки
Спасибо!

[Добрушанка]

Создадим форму, на которой будет находиться одна кнопка "Закрыть".
Открываем редактор Visual Basic и нажимаем на кнопку добавления формы.

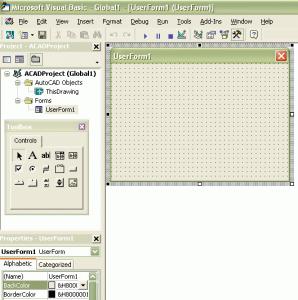

У нас появится пустая форма как на рисунке ниже.

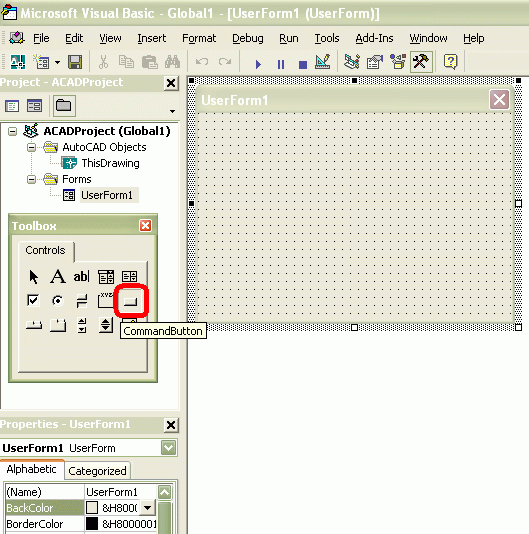

На панели Toolbox (Панель инструментов) выберем значок кнопки.

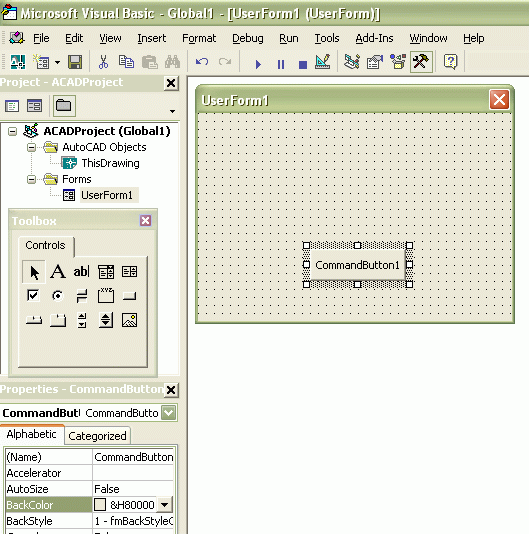

После этого щелкнем по форме в любом месте, где требуется разместить кнопку. У нас появится вот такая кнопка.

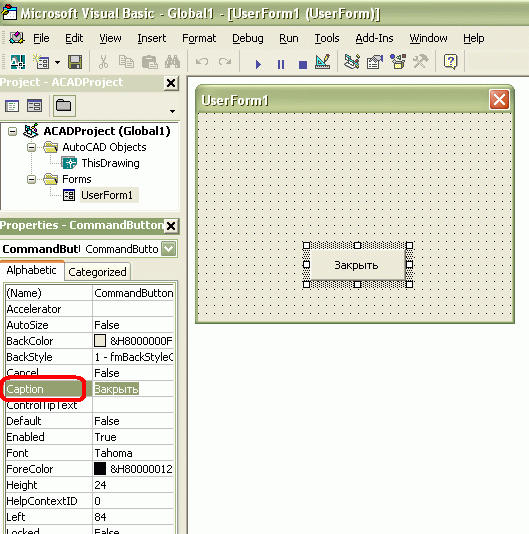

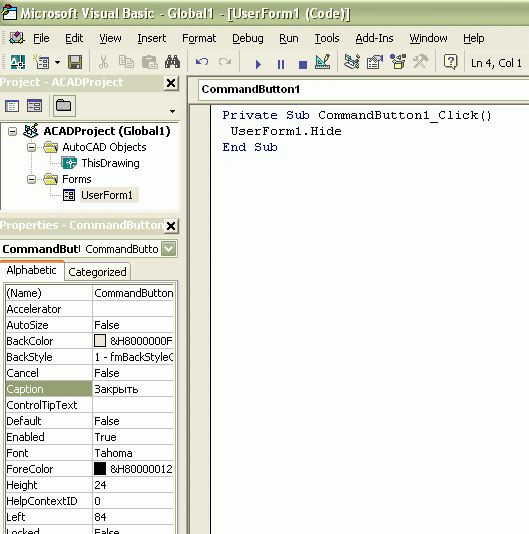

В свойствах кнопки (CommandButton) выберем свойство Caption (Заголовок) и напишем там "Закрыть".

Теперь дважды щелкнем по созданной нами кнопке "Закрыть" и в появившемся окне добавим строчку UserForm1.Hide. Эта команда закрывает форму.

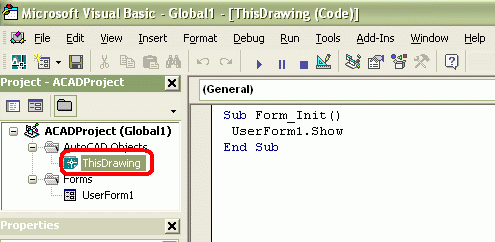

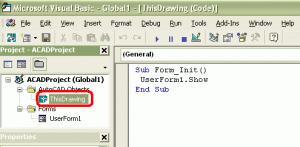

Далее перейдем в основной модуль программы, щелкнув дважды по ThisDrawing. Напишем там следующую программу

Sub Form_Init() UserForm1.Show   'Эта команда открывает формуEnd Sub

После запуска программы мы получим вот такую форму. При нажатии кнопки "Закрыть" форма закроется и программа завершится.

Можно поэкспериментировать с формой добавляя на нее различные компоненты с панели Toolbox.

[Цветы]

Создадим форму, на которой будет находиться одна кнопка "Закрыть".
Открываем редактор Visual Basic и нажимаем на кнопку добавления формы.



По этой теме готовы продолжить
Как построить отрезок или прямую параллельную другой Допустим отрезок 15см

Изменено 18 октября, 2008 пользователем Цветы

[Цветы]

Покажу как вычислить координаты точки, делящей отрезок в заданном соотношении.

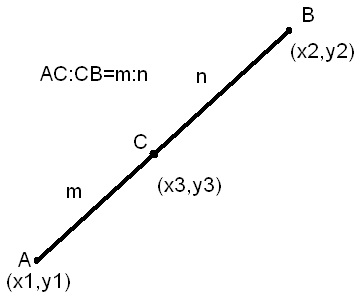

Мы знаем координаты точек A и B. Нужно вычислить координаты точки C, если известно, что AC:CB=m:n.

C(0) = (n*A(0) + m*B(0)) / (m+n): C(1) = (n*A(1) +  m*B(1)) / (m+n): C(2) = 0

Для случая, когда AC:CB=2:1, координаты точки C будут иметь такой вид

C(0) = (A(0) + 2*B(0)) / 3: C(1) = (A(1) +  2*B(1)) / 3: C(2) = 0



Добрушанка нужна помощь так и не получается найти точку по наклонной прямой (K36)____________.zip

Изменено 23 октября, 2008 пользователем Цветы

[zelka]

Добрушанка, а не посмотрите мою юбку?
Пробовала построить выкройку по Мюллеру. Не очень понравилось как вытачки получились. У точек 1 и 8 получилось с помощью касательных на концах сплайна хорошо сделать, а вот в основном линия талии как-то не очень получилась. И боковая вытачка тоже какая-то "нетакая", может надо как-то третью точку добавить, но где ее взять. Может у вас какая-то идея есть?

yubka_myuller.zip

[Добрушанка]

Добрушанка нужна помощь так и не получается найти точку по наклонной прямой (K36)

Если искать по тем формулам, которые Вы указали, то код будет иметь такой вид

'Найти точку K36 по линии К33-К35Dim K36(0 To 2) As Doublez = 1 / 4 * Tu + 3z1 = Dlina(K33(0), K33(1), K35(0), K35(1)) - zK36(0) = (z * K33(0) + z1 * K35(0)) / (z + z1): K36(1) = (z * K33(1) + z1 * K35(1)) / (z + z1): K36(2) = 0Set textObj = ThisDrawing.ModelSpace.AddText("K36", K36, 0.5)

[Добрушанка]

Добрушанка, а не посмотрите мою юбку?
Пробовала построить выкройку по Мюллеру. Не очень понравилось как вытачки получились. У точек 1 и 8 получилось с помощью касательных на концах сплайна хорошо сделать, а вот в основном линия талии как-то не очень получилась. И боковая вытачка тоже какая-то "нетакая", может надо как-то третью точку добавить, но где ее взять. Может у вас какая-то идея есть?

Поправила касательные ко всем сплайнам. Так подойдет?
Если что-то не понятно, спрашивайте.
yubka_myuller01.zip

[zelka]

Спасибо! То что надо, буду разбираться, а потом строить брюки :)
Большое спасибо за уроки!

[Цветы]

____________.zipМы строили строили наконец-то построили, но ура боюсь кричать пока не посмотрите Изменять пробовала мерки - изменяется чертеж, а вот проверку не делала Только сейчас закончила строить
Столкнулась еще с такими вопросами. Допустим я хочу закрыть какой либо цвет чтобы посмотреть без дополнительных линий чертеж и еще если в тексте нужно записать Пример-Синяя линия-задняя часть
Красная линия-передняя часть



Запись под чертежем для пояснения его

Изменено 23 октября, 2008 пользователем Цветы

[Цветы]

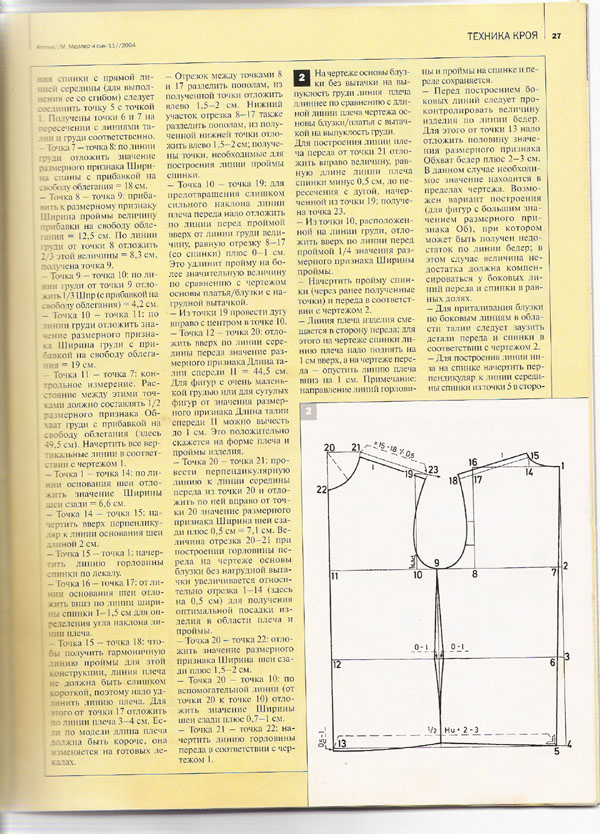

__________________.zipДобрушанка вот такая проблема Построила по Мюллеру из журнала Ателье 11/2004 блузу безвыточек но почему-то она у меня ломается не хочет изменяться Что я могла сделать не правильно (может связь какуюто упустила в построении самом) пока не пойму

[Добрушанка]

Добрушанка вот такая проблема Построила по Мюллеру из журнала Ателье 11/2004 блузу безвыточек но почему-то она у меня ломается не хочет изменяться Что я могла сделать не правильно (может связь какуюто упустила в построении самом) пока не пойму

А что именно Вам не нравится в этом построении? Укажите, пожалуйста, более конкретно, чтобы я знала, что смотреть.



В программе построения брюк я заменила вместо разных цветов разные слои. Теперь можно отключать любой из слоев, например все синие линии, которые находятся на слое "Синий". Названия слоев в программе Вы можете изменять, как Вам нравится. BrukiMuller_01.zip



Вы молодец, написали хорошую программу для построения брюк. Думаю, что другие программы у Вас тоже будут получаться.

[Цветы]

А что именно Вам не нравится в этом построении? Укажите, пожалуйста, более конкретно, чтобы я знала, что смотреть.



Я когда меняю мерки то у меня чертеж ломается Вот например ставила мерки клиентки
ПОб=95
ПОг=100
Дизд=65
Пош=18 Я эту мерку делила на 3 и придерживалась для проверки +0.5 Фактически эту мерку не применяла
Дтс=43
ВПРсзади=25
Дтп=44.5
Шг=38
Шс=42
Вроде подставленные мерки изменяются, но при этом ламается сплайн проймы спинки
Если я меняю 2 мерки ОГ и ОБ то мой чертеж уже совсем не изменяется лишь только увеличивается длина линии К2-К3 и по линии бедра выставляется точка со стороны спинки, по ПОГ Может в этом построении Мюллера нужно менять все мерки постоянно, а не только 2 ОБ и ОГ (Поэтому и думаю может привязки у меня нет правильной в построении к меркам и при таком построении Мюллера может добавить что-то свое нужно) Так что еще и характерно, что мерка по линии груди увеличивает отрезок в лево, а мерка по линии бедер увеличивается вправо Единственное что мерка талии вообще в этом фасоне не участвует.



Спасибо, что похвалили!
Стараюсь построения производить полностью с описаниями так как в дальнейшем вдруг нужно что-то повторить из построения , так будет куда заглянуть
Спасибо большое вашим урокам и помощи



И хотелось бы продолжить урок по сообщению 109 чтобы менять мерки было удобнее как в вашей программе Основа с рукавом

Изменено 2 ноября, 2008 пользователем Цветы

[Цветы]

Поправьте пожалуйста построение горловины полочки в платье по Мюллеру
точка построения К31 должна быть равной S1 значению а у меня получается больше

___________.zip

Изменено 3 ноября, 2008 пользователем Цветы

[Добрушанка]

Вроде подставленные мерки изменяются, но при этом ламается сплайн проймы

Проблема с построением плеча, длина отрезка К15К18 не изменяется при вводе других данный. У Вас неправильно строится точка К18. Как она должна строиться по построению? Напишите, а я подправлю код.

[Добрушанка]

Поправьте пожалуйста построение горловины полочки в платье по Мюллеру
точка построения К31 должна быть равной S1 значению а у меня получается больше

Поворот нужно осуществлять вокруг точки L16, а не вокруг K30, как у Вас, и на угол 45 градусов (Pi / 4). Исправленная часть кода программы, которая отвечает за этот поворот:

Dim K31(0 To 2) As DoubleCall rotate_beta(L16(0), L16(1), K30(0), K30(1), Pi / 4, S1, x, y)K31(0) = x: K31(1) = y: K31(2) = 0

[Цветы]

____________.zip

Проблема с построением плеча, длина отрезка К15К18 не изменяется при

[sune4ka]

доброго все времени суток
поскажиет пожалуйста как задавать условие при вычислении формул?
скажем строю юбку...задаю мерки и расчеты
ob = 90
ot = 58
...
zx = 7
px = 1
..
OO1 = (zx-px)/2
Shp = ob/4 - OO1 (по методике если ОО1 > 2, надо делить пополам и более, если нет, брать исходную)



какие команды нужно использовать?

[sune4ka]

ой, нашла:))))
IF OR Then...
точно, даже в школьной тетрадке есть:))

Изменено 18 декабря, 2008 пользователем sune4ka
