Девчата выручайте! Сошьём самолёт? Нужен скрипт сечения обьекта.

[SЫ177]

Дано. Обьект solid в рино.
Нужно. Скрипт для нарезания, через произвольное (задаём руками) расстояние, тела по оси Z (чтоб проще было). Результат сохранить отдельными файлами в векторном формате поддерживаемых риной, ну или выбрать руками из того что может, чалочкой там.. например.
Уточнение.
1. нумерация файлов может браться расстоянием от 0 по Z, главное порядок чтоб сохранялся.
2. Область где осуществляется резка ограничена, не всё пространство. примерно 400х270х300 мм.
3. Режется всё что есть в этой области.



Вроде ничего е забыл.



Видиние такое моё. идеально подходит функция для получния среза _BooleanIntersection если резать обьекты плоскостью расположенной в плоскости осей Х и У.
Векторный файл должен иметь габариты 400х270 и содержать срезы без смещений с заливкой как остаётся при выполнении _BooleanIntersection.



Как то, так. Скажите за какой "презент" можно такое сваять? БУДЕМ ДУМАТЬ.
С надеждой... Вячеслав.
Контакты: тут, в личку или s_177@mail....ru или скайп - по мылу ищется. Как удобнее.
P.S. Модератеры не удаляйте сообщенку, надежды и так мало!! Пожалуйста!!

Изменено 5 августа, 2013 пользователем SЫ177

[ИрЧа]

ну это прям программирование...

[siluet62]

http://www.rhinonest.com/video/rhinonest-2-5-slice-3d

[Кадрен]

На http://www.rhinoscript.org/ не искали?
Есть скрипт, который нарезает блинчиками.

[ollya]

Если линии сечения задаются вручную - то можно по-простому - по такому алгоритму
_Section _PlanarSrf _Export
В общем-то работает, если записать в виде скрипта, только расширение и имя файла надо задавать самому.
ну или может,кто знает, как это добавить в скрипт

[Кадрен]

Есть скрипт, который нарезает блинчиками.

Может подойдет
blin.txt
Рисует сечения нумерует и выкладывает их на плоскость

[FashionFan]

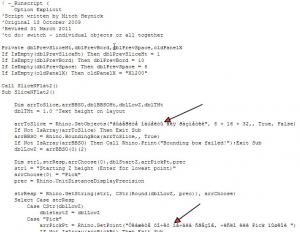

Я посадила этот скрипт только что на кнопку (подумалось о создании своего манекена) и получилось вот такое,т.е. не могу прочесть команду из-за того,что выдал абракодабру.

Видимо потому что в тексте она тоже есть. Этот текст пыталась с помощью блокнота в других кодах открывать, текст не менялся.

[Кадрен]

не могу прочесть команду из-за того,что выдал абракодабру.
Прикрепленное изображение

Абракадабра на русском языке. У вас Операционка наверно на английском?
Честно говоря, не помню откуда, но поищу оригинал. Перевод сама делала.

[FashionFan]

Абракадабра на русском языке.

Спасибо, Kadren.Искать не надо. Почему-то не подумала про русский :( Открыла с соотвествующим кодом с кириллицей и всё сработало:)

[SЫ177]

Спасибо Солнышки!



который нарезает блинчиками.

не пойдёт, нужна плоскост с заливкой цвета =(
А вот RhinoNest!!! Отввет на молитвы... Дело за малым, растащить по файлам результат. Скачал, помучаю. Спасибо большое!!

[SЫ177]

Собственно, вести с полей. Плагин RhinoNest и автосохранялка послоям http://wiki.mcneel.com/developer/scriptsam...ortlayerobjects сделают своё дело. Модельку подправить только и в путь... =)
Спасибо золотки!!!

[SЫ177]

Собственно, затык получиля...
Ситуация следующая. Нарезка из "огурца" после раскидывания по слоям и распихивания по отдельным файлам в формате dxf или dwg видится только в виде конура. А плоскость созданная _PlanarSrf отображается как ЛИНИЯ!!! Автодеск форева.... Видна только штриховка в режиме Solid. Но её невозможно все "кольца" разом заштриховать. http://i036.radikal.ru/1308/18/9211dd4cce71t.jpg так получается при выделении всех колец. Искал плагины и скрипты для альтернативной штриховки, не срослось, только типы линий.
А должно быть http://s017.radikal.ru/i415/1308/2c/336957f69e14t.jpg

Изменено 25 августа, 2013 пользователем SЫ177
