Подиумы для сканирования

[kedrwin]

Шутите?
Ну, сделаю я скан, а дальше куда с ним? Искать продвинутую портниху, которая шьет в Марвелос? Сколько их в Москве?

Вот, привет! А сами, что? Да, и Марвелос тут на шестом месте в четвёртом ряду... Лука, KEDRWIN вот скоро будет :)))
Ээээ, это Клондайк, только не робеть! Вы видели тут по ходу пьесы уже спрашивают, где просканироваться можно? Имея свой манекен, клиенту не обязательно уже на примерку бегать, можно и дистанционно заказ сделать. Тут только по местному списку можно с десяток конструкторов найти, а то и больше набежит :)))) Изменено 6 апреля, 2013 пользователем kedrwin

[Кадрен]

Итак, потестировала новый подиум. Мастер разрешил его сфотографировать, но поставил условие, чтобы фотография была с габаритной фигурой на нем, а не с кошечкой. Поэтому, жду габаритную фигуру. Как только появится, сфотографирую.
О подиуме.
Сначала приобрела подиум, который предложили. Писала, что скорость вращения 1 оборот в минуту. Вес его 8 кг. Выдерживать должен был, как было заявлено, до 100 кг. Может и выдерживал, но если встать не строго по центру, терялась мощность. Поработав с дивайсом немного, поняла что нужно и попросила мастера переделать подиум для меня. В итоге получился человеческий, как его называет мастер, подиум.
Теперь имеем скорость вращения изменяемую от 1 до 2,5 оборотов в минуту. Выдерживает вес 150 кг, диаметр, по моему настоянию, 60 см. Теперь на нем можно стоять не качаясь. Девченки говорят, сканироваться стало веселее. Со стороны это похоже на испытания космонавтов. Вес подиума 10 кг.
Но, с новой версией РеМи подиум не подружился пока. Использую версию 1.38 .

[Кадрен]

Кажется удалось подружить новую версию Реми и подиум

Проблема была в неровном полу. Решилось выравниванием подиума.

[Amanta Opus]

Шутите?
Ну, сделаю я скан, а дальше куда с ним?



Катрин, а не пора ли тебе командировку в Ригу выписывать?)))))))
В самолёт не "влезешь", а в поезд легко))))
Питание и проживание... All inclusive)))

Изменено 10 апреля, 2013 пользователем Amanta Opus

[Татьяна Попова(СПб)]

Кадрен, правильно я поняла: подиум был в негоризонтальной плоскости, и именно поэтому не работала новая программа ?
И что значит- не работала?



Процесс сканирования глянуть ооочень хочется..

[Кадрен]

подиум был в негоризонтальной плоскости, и именно поэтому не работала новая программа ?

Программа работала, но скан на экране кувыркался и размножался, эдакий шива получался, "многорук, клыкаст".
Да, немного не горизонтально было. Что интересно, версия 1.38 не проявляла такой чувствительности.

Процесс сканирования глянуть ооочень хочется..

Да ничего особенного. Клиент крутится на подиуме, сканер на штативе фотоаппарата. Рука на пульсе, то есть на мышке, и следим за треком.

[Кадрен]

Купила USB удлинитель 5м. Теперь можно отходить от компьютера подальше, если яркое солнце, то можно встать от окна.

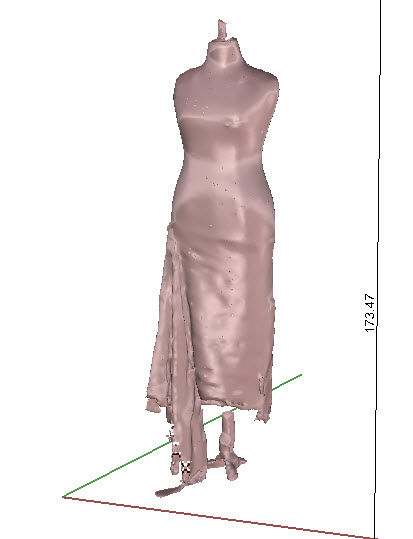

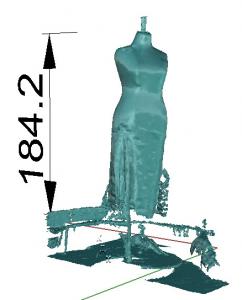

Высота манекена с палкой 180 см. + высота подиума 9 см. +- немного пространства сверху
Конфиг файл использовала свой

Хорошо получается также в 3 метровом кубе, но при сохранении программа вылетает. Видимо из-за некоммерческой версии.
От штатива пришлось отказаться.

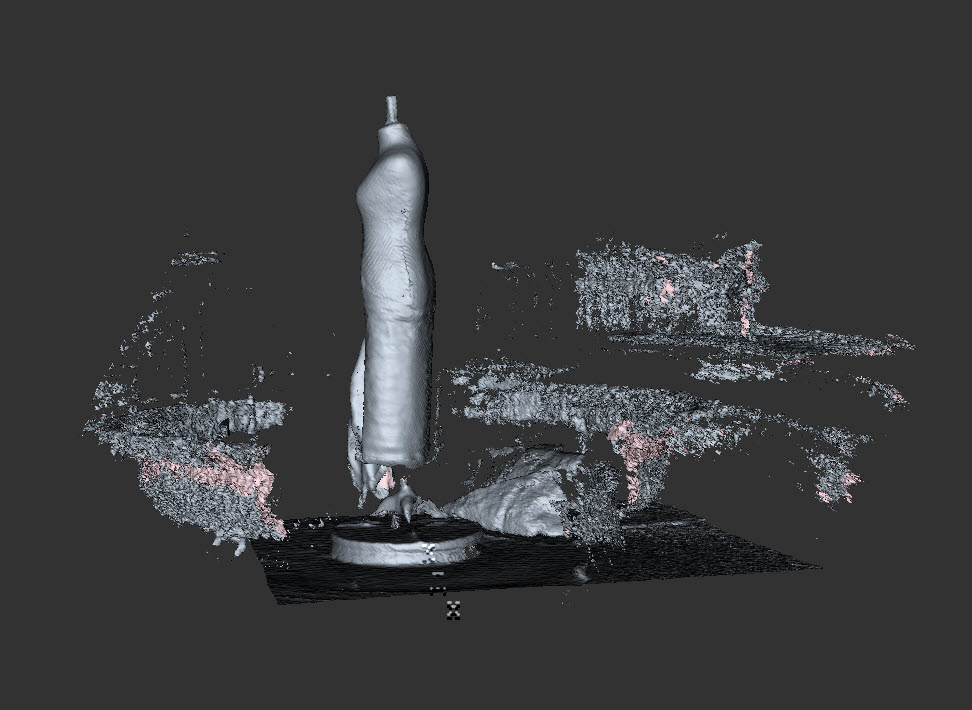

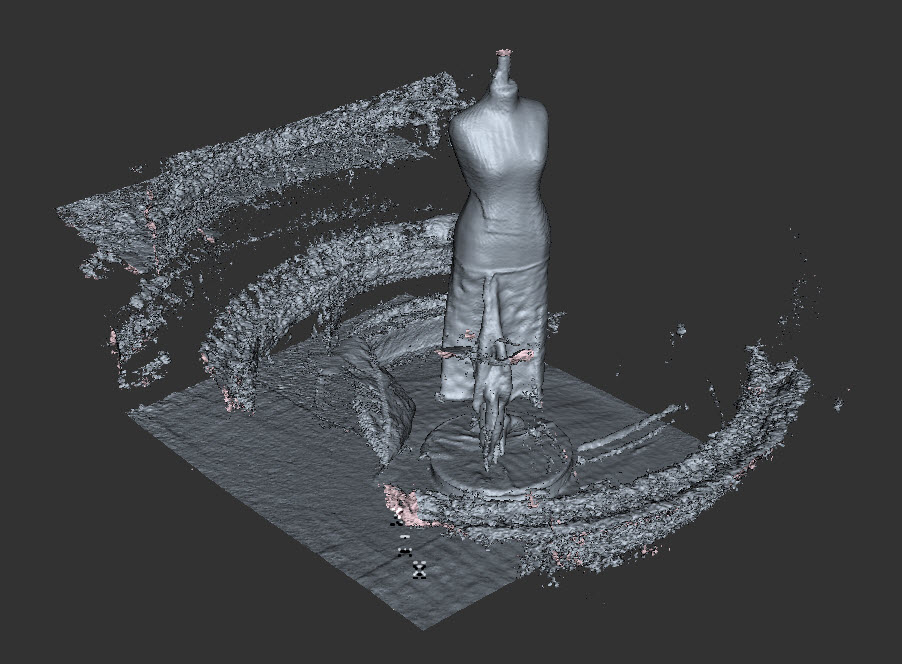

Впечатление такое, что с новыми драйверами кинект стал более чувствительным, реагирует на дрожание пола и как результат скан размножается и кувыркается.
Нашла, наконец, где можно поменять угол наклона кинекта программно. Выставила в ноль. Теперь легче поймать ось координат в момент пуска.

[ИрЧа]

Нашла, наконец, где можно поменять угол наклона кинекта программно. Выставила в ноль. Теперь легче поймать ось координат в момент пуска.

Катя, не подскажите, последний скан, откуда ссылка?

[kedrwin]

Впечатление такое, что... реагирует на дрожание пола и как результат скан размножается и кувыркается.

Ужас какой! Какое дрожание пола?

[Кадрен]

последний скан, откуда ссылка?

Это снимок с экрана моего компьютера. Не поняла какая ссылка.

[MButterfly]

В этой ссылке я рассказала о идеи о подиуме для скана.
Мой муж притворил это в жизнь



вот так выглядит донышко



купила очень удобное крепление для скана



Со шлангом меня обсмеяли, и вместо него были куплены две
пластиковые трубы

получился вот такой замечательный круг с диаметром два
метра, на нижнюю часть в нескольких местах я приклеила



самоклеющееся велкро и круг сидит мертво на паласе

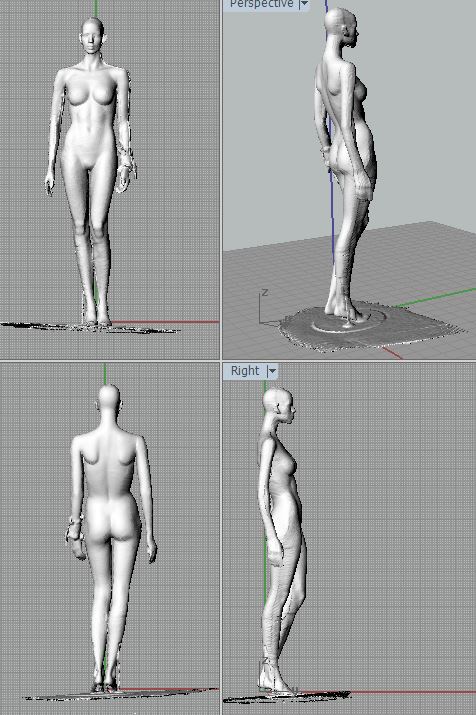

ну и собственно сам результат

Купила удленитель пятиметровый, теперь без проблем
можно со всех сторон сканировать
Сам процесс проходил в три этапа.
Верх, середина и ноги. Ходила вперед, назад и вперед.
Понравилось так сканировать.
Но и есть, что хочется подправить.
Надо укрепить саму шпалу.
Колесики у каталки сантиметров два, закатываются во все ямочки.
Хочу поменять на большенькие, а если еще и двойные, будет получше.
Направляющие убрать на край со тороны сканера, а то ну очень близко к манекену.
Сканировала при минимум0,35 и максимум 0,95
Скан не чистила, не совмещала, не ремонтировала. Но это манекен
На людях пока не пробовала. Жду жертв
делала сканирование с Kinect Fusion

Изменено 13 апреля, 2013 пользователем MButterfly

[Кадрен]

получился вот такой замечательный круг с диаметром два
метра,

Достаточно ли 2метра для сканирования фигуры с отведенными руками?

[Granny]

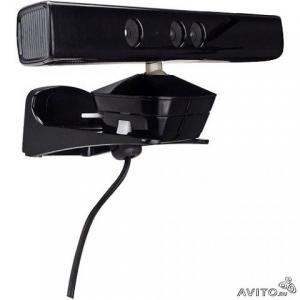

купила очень удобное крепление для скана

А у вас "крепление для крепления " кинекта к стене или на телевизор?
У нас 2 вида.

Но вот если к стойке крепить может тоже такого типа приобрести, а то опыты производились с помощью скотча.

[oksana560]

Тоже стала обладателем сканера, в стадии изучения. Нашала как собрать стол поворотный, в раздумье.
http://blog.gate9.ru/p/3d_12.html

[MButterfly]

Достаточно ли 2метра для сканирования фигуры с отведенными руками?

думаю что не достаточно, поэтому хочу сдвинуть направляющие на край платформы, что даст дополнительные 20 см к радиусу или 40 к диаметру.
Данный манекен я сканировала при растоянии 80 см от
центра сканирования или оси, а сам манекен был еще ближе.
Обходить со сканом тоже можно, но это надо делать очень аккуратно.
Один раз получается, один нет, поэтому я выбрала этот способ.
Я пробовала делать скан с более большего расстояния, с рук. Метр десять,двадцать самое оптимальное растояние, но у меня к сожалению площадь не позволяет. Два метра для меня предел.

А у вас "крепление для крепления " кинекта к стене или на телевизор?

У меня к телевизору или на монитор, удобная вещь.

[Кадрен]

я пробовала сканировать с 2-х метров, то есть отходила достаточно далеко. Скан получался, но программа вылетала при сохранении или при попытке изменить параметры сетки.

[MButterfly]

Мне напротив очень понравилось с близкого растояния сканировать, только напрягает что приходится три раза обходить манекен



Если я отхожу больше чем метр двадцать, захватывается очень много постороннего , приходится очень медленно передвигаться, если сканировать человека, будет сложно выстоять так долго. Но с самой программой проблем нет

[suntillo]

В реми в файле настроек можно выставлять границы сканирования по икс игрек и зет, тогда меньше лишних обьектов будет попадать в скан
Икс по вертикали вверх и вниз
Игрек вправо и влево
Зет в глубину
Точкой отсчета служит место установки сенсора

Изменено 16 апреля, 2013 пользователем suntillo

[MButterfly]

У меня в Kinect Fusion настройки для
Х Z- 256
Y - 512

[Кадрен]

Икс по вертикали вверх и вниз
Игрек вправо и влево
Зет в глубину
Точкой отсчета служит место установки сенсора

Добавлю
http://reconstructme.net/files/2012/02/sensor_frame_at_sensor.png
Изображение с оффсайта программы
http://reconstructme.net/projects/reconstr...e/usage/#frames

[ИрЧа]

На картинке икс по горизонтали, а игрек по вертикали. (не стыковка с описанием)

[MButterfly]

Не знаю как в других программах, в Kinect Fusion, игрик
это вертикаль

[suntillo]

Возможно ошибка, написано по памяти, внесу поправку
Не могу..
Ну пусть с ошибкой будет другим в напутствие
А цифры 256 512... это разрешение сенсора по осям, тоже влияет на качество картинки и скорость обработки

Изменено 17 апреля, 2013 пользователем suntillo

[suntillo]

Есть идея не держать обруч в руках, а жестко закрепить как ручки на подиуме, дабы модель поддерживала равновесие, возможно это исключит пошатывания и скручивания модели
Есть идея создать подиум для сканирования секторами с движением сканера по вертикали, но это пока к сожалению в долгой перспективе, после возвращения в места обетованные

[MButterfly]

А цифры 256 512... это разрешение сенсора по осям,
тоже влияет на качество картинки и скорость обработки

Совершенно верно. Пришла опытным путем к этим цифрам.
Данные икс и зет,это оптимальные цифры выбранные самой
программой. Если их занижаю, то качество скана ухуджаедся,
или вообще невозможно сканировать.
Почему такая цмфра для игрика, Если взять еще больше,
то площадь сканирования увеличивается и получаешь
много не нужного, да еще и сканирование происходит
гораздо медленнее. Если беру меньше, то отрезаются
ноги и голоава и как бы высоко или низко я скан не
опускала или не поднимала, эти верхние и нижнии
части не сканируются. Если же не нуже манекен во весь
рост, то конечно есть смысл и уменьшать данные игрик для
облегчения жизни программе и компу, для скорости.



а жестко закрепить как ручки на подиуме

Вчера копалась в саду и в глаза бросилась подпорка для кустов,
полукруг на ножках, вот с такой формой будет удобно, не подлазить
чтоб встать на подиум.
И есть еще одна идея. В строительных магазинах продают ножки
для столов,состоят они из двух равных частей. Высоту ножек можно регулировать.
Покрутил, установил нужную высоту, закрутил и вуаля.
Удобно для клиенто разного роста. Но кусачая цена у них.
Пока в раздумье.
