Построение брюк по задней половинке


Рекомендованные сообщения

Закрепленное сообщение

Все темы по брюкам собраны в блоке Брюки, шорты. Тематического путеводителя.

Статьи на сайте Сезон: ПОСТРОЕНИЕ ВЫКРОЙКИ КЛАССИЧЕСКИХ БРЮК ПО ЗАДНЕЙ ПОЛОВИНКЕ. СНЯТИЕ МЕРОК.

                                        ПОСТРОЕНИЕ ЗАДНЕЙ ПОЛОВИНКИ ВЫКРОЙКИ КЛАССИЧЕСКИХ БРЮК.



Оглавление темы.




Добавляем к ширине шага задней половинки, что меняется.

...ни на одной клавиатуре не существует специальной кнопки

"создать шедевр"...

Кетрин Айсманн.

Ссылка на сообщение
Поделиться на других сайтах

Спасибо большое за открытие темы!  Я даже начало чертежа сохранила,  ура!!!

Я - Ольга

Ссылка на сообщение
Поделиться на других сайтах

@KolesO Прекрасно, значит можете продолжать построение, начало построения,описанное в части 1 остается без изменений

Ссылка на сообщение
Поделиться на других сайтах

А мы продолжаем дальше



Построение задней половинки брюк часть 3



12) Проверяем перпендикулярность линии Б4Т4 и линии Т4 Т5 , если линии не перпендикулярны, то вводим поправку, Из точки Б4 опускаем на линию Т4Т5 перпендикуляр и точку пересечения обозначаем Т6

Измеряем отрезок Т4Т6 и на эту величину уменьшаем раствор вытачки сзади



13) Расстояние Т5Т6 делим пополам ,ставим точку Т7 (если у нас одна вытачка и на 3 части если две вытачки) , из точки Т7 опускаем перпендикуляр к линии Т5Т6  длиной 13 см и ставим точку а5-получаем длину вытачки  .

 Если есть две вытачки, то длину первой вытачки ,которая ближе к среднему срезу брюк делаем 13 см, вторую вытачку оформляем длиной 10 см



14) От точки Т7 на талии откладываем по половине величины уменьшенного раствора вытачки(минус отрезок Т4Т6)

                                                      Rзв=Рзв-Т4Т6

                                                 Т7а6=Т7а7=1/2Rзв

Если у нас не одна вытачка а две-то этот уменьшенный раствор разбиваем на две вытачки , первая вытачка может быть раствором 2-3 см, вторая –оставшаяся величина раствора Rзв минус 2-3 см





Также откладываем по половине величины соответствующих растворов от осевой линии вытачек

Оформляем вытачки на талии, соединяем вершины вытачек с отложенными растворами –точку Т7 с а6 и а7




У нас получилась задняя половинка на чертеже, обводим ее другим цветом




Ссылка на сообщение
Поделиться на других сайтах

Света, спасибо!
Заднюю половинку брюк я уже построила. Жду теперь чертеж передней, чтобы уже макет можно было своять :-).

Ссылка на сообщение
Поделиться на других сайтах

@OlgaLosss Отлично ! Могу продолжить  выдачу материала





Итак, задняя половинка у нас построена, стрелка угнездилась ровно по центру штанины -в этом собственно и есть основная фишка построения, добиться разделения штанины по линии ягодиц на два равных отрезка.

Переднюю половинку будем строить на чертеже задней половинки





                             ПОСТРОЕНИЕ ПЕРЕДНЕЙ ПОЛОВИНКИ



Переднюю половинку строим на чертеже задней половинки, равномерно распределяя ширины вокруг уже имеющейся линии стрелки

15) Сначала определимся с шириной передней половинки по бедрам

                                                      Шпп=Об/2-ББ1





Ширина шага передней половики составляет одну треть от суммарной ширины шага, которую мы нашли в пункте 7 построения задней половинки

                                                 Шшп =1/3 Шшсумм

                                       Или

                                                 Шшп=1/6Обж*0,382



Общая ширина передней половинки по линии ягодиц составит

                                                   Шп =Шпп+Шшп

От точки Я2 откладываем вправо и влево по половине значения Шп и ставим точки Я6 и Я7

16) От точки Я6 вправо откладываем ширину передней половинки по бедрам

Ставим точку Я8

                                                    Шпп = Об/2-ББ1






Из точек Я6, Я8 проводим вверх вертикали до пересечения с горизонталью талии Т5Т1 . Точки пересечения обозначаем Т8 и Т9 , точки пересечения с линией бедер обозначаем Б5 и Б6






17) От точек Н3 и К3 вправо откладываем по 1 см и ставим точки Н5 и К5, также от точек Н4 и К4 влево откладываем по 1 см и ставим точки Н6 и К6

 Точки Н5 и К5 соединяем прямыми, точки Н6 и К6 также соединяем прямыми линиями. У нас построена нижняя часть брюк






18)Точку К5 соединяем плавной слегка вогнутой линией с точкой Б5 , точку К6 соединяем плавной слегка вогнутой линией с точкой Я7

19)От точки Т9 вниз откладываем 2 см (стандартное понижение талии на передней половинке ) и ставим точку Т10. Используем стандартное понижение, тк практика показала что почти всегда есть затруднения со снятием мерки Дсп . Лучше на макете позже уточнить положение талии спереди



 20) Из точки Т10 влево проводим дугу до пересечения с горизонталью Т8Т9



                                             Радиус дуги  R= От/4+Рпв ,



Где  Рпв-раствор передней вытачки, найденный в пункте 11 построения задней половинки брюк . Точку пересечения дуги и горизонтали Т8Т9 обозначаем Т11



21) Точку Т11 соединяем плавной слегка выпуклой линией с точкой Б5 и плавной слегка вогнутой линией с точкой Т10, точку пересечения плавной линии Т11Т10 и вертикали стрелок обозначаем Т12 , от нее будем откладывать раствор вытачки





22) От точки Т12 вправо и влево откладываем по половине раствора передней вытачки и ставим точки а8 и а9



23) от точки Т12 по вертикали стрелок вниз откладываем длину передней вытачки 8-10 см и ставим точку Т13 , точку Т13 соединяем прямыми линиями с точками а8 и а9



24) Точку Б6 и Я 7 соединяем плавной линией под лекало банта (можно для облегчения построения по биссектрисе угла Б6Я8Я7 отложить 3 см и провести плавную линию



25) Если раствор передней вытачки получился слишком большой(более 2,5 см), можно применить разбиение на две вытачки или часть раствора одну третью отложить от точки Т10 влево по линии талии и соединить получившуюся точку с точкой Б6 на линии бедер. У нас получится скос банта




Готовый чертеж брюк выглядит так










Ссылка на сообщение
Поделиться на других сайтах

                                                                    Далее важно



Готовый чертеж проверяем , замеряем ширину передней и задней половинок брюк ниже линии сиденья на 5 см , ширина должна быть равна Обед +прибавка на свободу 6-8 см

 Если есть отклонения-нужно понять чем это обусловлено и расширить чертеж или заузить его, взяв иную Ширину шага задней половинки , то есть вернуться  к п7 построения задней половинки и произвести построения заново с иной шириной шага задней половинки, а не просто заузить готовый чертеж справа и слева от линии стрелок



Также измерить отрезок К4 Я5, он должен быть меньше отрезка К6Я7 на величину оттягивания 1,5 см, если есть отличия, можно отрезок К4 Я5 подкорректировать путем смещения точки Я5 выше или ниже вдоль линии К4Я5 на несколько миллиметров

 Измерить длину среднего среза  и сравнить с меркой Дуга паха, длина среднего среза должна быть меньше дуги паха на 1,5-2см(на величину оттяжки) или равна Дуге паха . Если длина среднего среза меньше-задуматься о причинах нехватки-пересмотреть Шшага задней половинки и величину баланса

Ссылка на сообщение
Поделиться на других сайтах

Если есть какие- то вопросы по построению или не получается что - то в чертеже - пишите, публикуйте фото чертежа , посмотрим

Ссылка на сообщение
Поделиться на других сайтах

Светлана, добрый день !  Вопрос пока один, второй раз перестраиваю чертеж, мерки уточнила и опять получается большая Ширина шага задней половинки.  На какую величину можно уменьшить эту ширину, на 2-3-5 см?


Я - Ольга

Ссылка на сообщение
Поделиться на других сайтах

@KolesO пока не трогайте ничего ширину шага задней половинки примите как есть по формуле без дополнительного увеличения, строим переднюю половинку, после построения чертежа делаем проверку по Обед, определяемся на сколько можно уменьшить ширину шага сзади и потом перестраиваем чертеж

Ссылка на сообщение
Поделиться на других сайтах

@KolesO и обязательно Дугу паха проверяем и по совокупности данных принимаем решение.

Ссылка на сообщение
Поделиться на других сайтах

Чертеж построила. По дуге паха  не хватает 3 см. Но , наверное это моя вина. Дугу, которая проводится из т.Б1 должна быть равна R=Дсз-Дсб, т.е у меня 3 см. А я прочитала, что для фигур с плоскими ягодицами 2-2,5 см и начертила 2.  И на передней половинке можно перенести величину вытачки в бок? Мне кажется так будет лучше.  Вот как-то так, что скажите?


Я - Ольга

Ссылка на сообщение
Поделиться на других сайтах

По вытачкам я чуть запуталась. По прямой юбке у меня боковая 4, передняя 1,6, задняя 2,4. А в брюках как распределить лучше мои 8 см ?

Я - Ольга

Ссылка на сообщение
Поделиться на других сайтах

@KolesO Дугу из точки Б1 R =3cм примите по расчету, останется нехватка 2 см, что вполне будет нормально ,тк средний срез сзади оттягивается . Вытачку на передней половинке можете сместить левее на середину отрезка между вершиной бокового среза передней половинки и линией стрелки . В общем неплохо , по обед проверьте сколько по чертежу и сколько мерка , по чертежу должно быть больше , чем мерка Обед на 6-8 см для классических брюк (мы строим классику, у более узких брюк ширина в колене уже и соответственно по чертежу обхват бедра получается меньше)

Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, KolesO сказал:

По вытачкам я чуть запуталась. По прямой юбке у меня боковая 4, передняя 1,6, задняя 2,4. А в брюках как распределить лучше мои 8 см ?

также, передняя 1,6 и задняя 2,4 , боковая получается автоматически, от задней вытачки не забудьте отнять участок отклонения среднего среза отрезок Т4Т6

Ссылка на сообщение
Поделиться на других сайтах

Вытачки можно брать по предложенному расчету или брать с проверенной юбки , нам нужна передняя вытачка и задняя, боковая автоматически получается

Ссылка на сообщение
Поделиться на других сайтах

@KolesO еще проверяем это

Цитата

Также измерить отрезок К4 Я5, он должен быть меньше отрезка К6Я7 на величину оттягивания 1,5 см, если есть отличия, можно отрезок К4 Я5 подкорректировать путем смещения точки Я5 выше или ниже вдоль линии К4Я5 на несколько миллиметров



Ссылка на сообщение
Поделиться на других сайтах

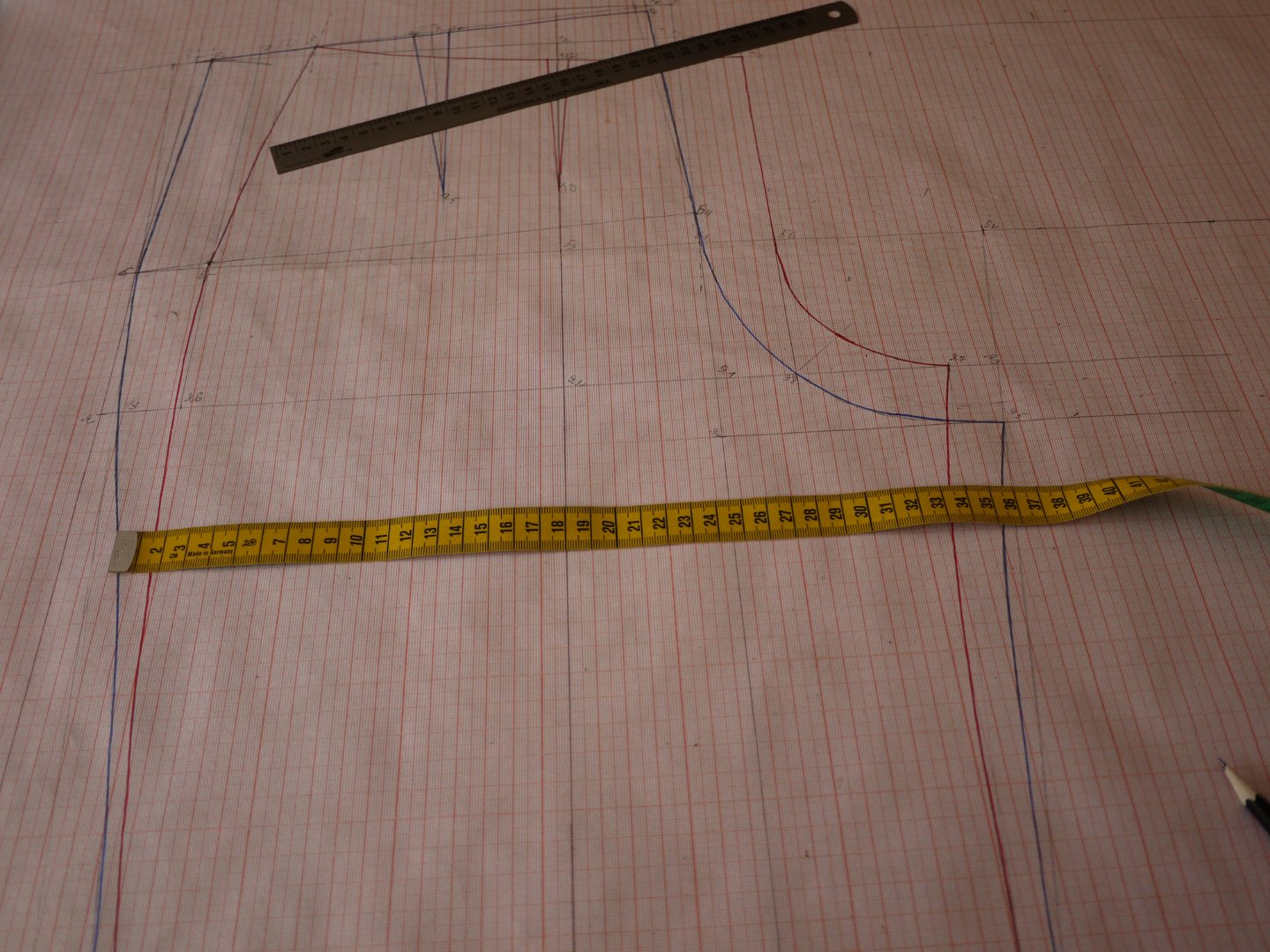

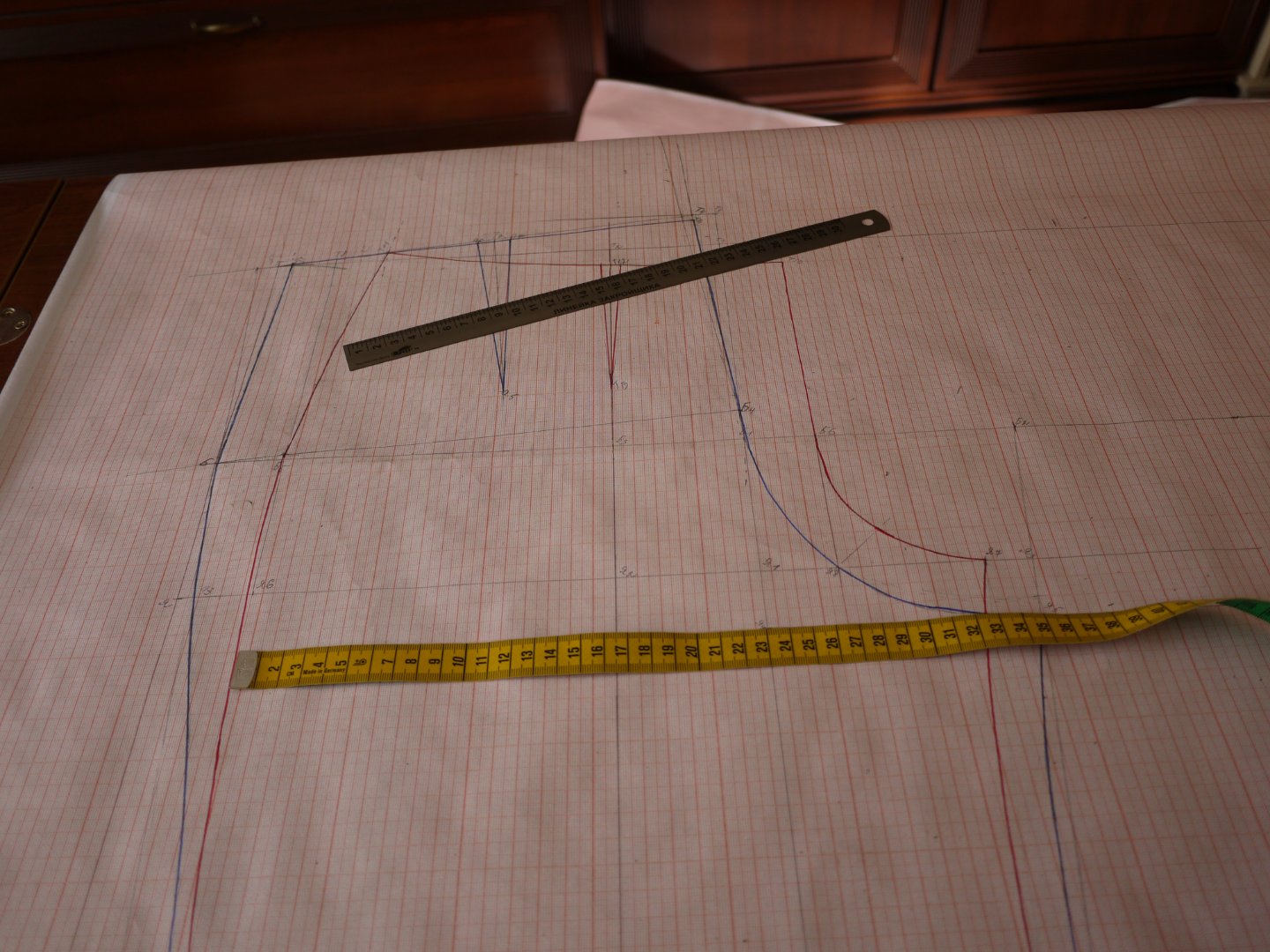

По линии бедер чертеж соответствует мерке 106см.  По линии сидения передняя половина 32,5; задняя половина 35,5.

отрезок К4Я5=24,5 ;  К6Я7 = 27,5.   По вытачкам все поняла.

Я - Ольга

Ссылка на сообщение
Поделиться на других сайтах

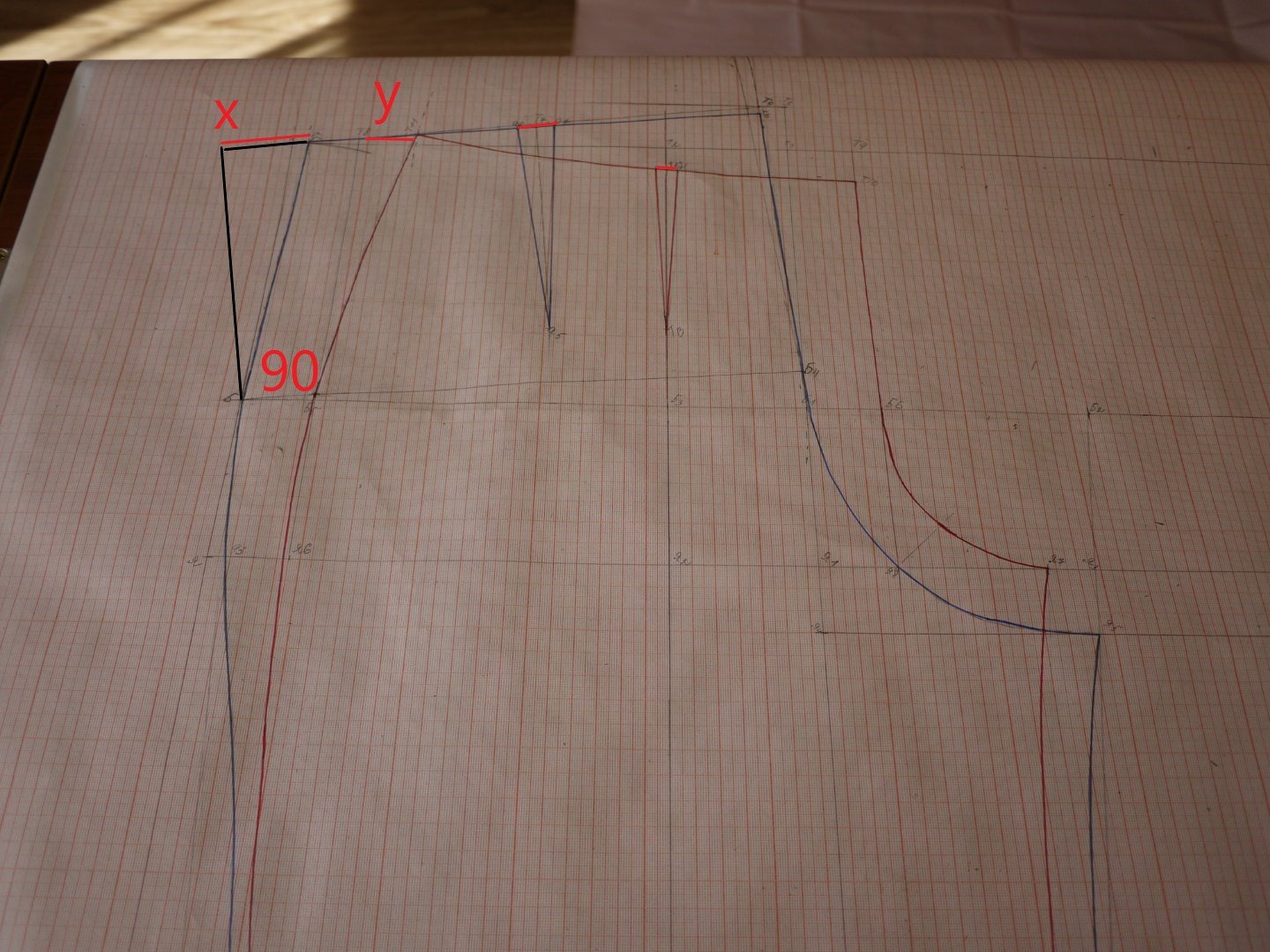

Еще раз по вытачка сумма вытачек S это сумма красных отрезков растворов вытачек , раствор боковой вытачки на задней половинке Х получаем следующим образом, от точки на бедрах проводим перпендикуляр к наклонной линии бедер вверх до пересечения с горизонталью талии . По хорошему отрезки  X и Y должны быть равны, если этого нет, то займитесь перерасчетом вытачек вновь




Ссылка на сообщение
Поделиться на других сайтах

@KolesO Точку Я5 надо поднять выше на 1,5 см и переоформить линию среднего среза задней половинки, соответственно форме ягодиц

Ссылка на сообщение
Поделиться на других сайтах

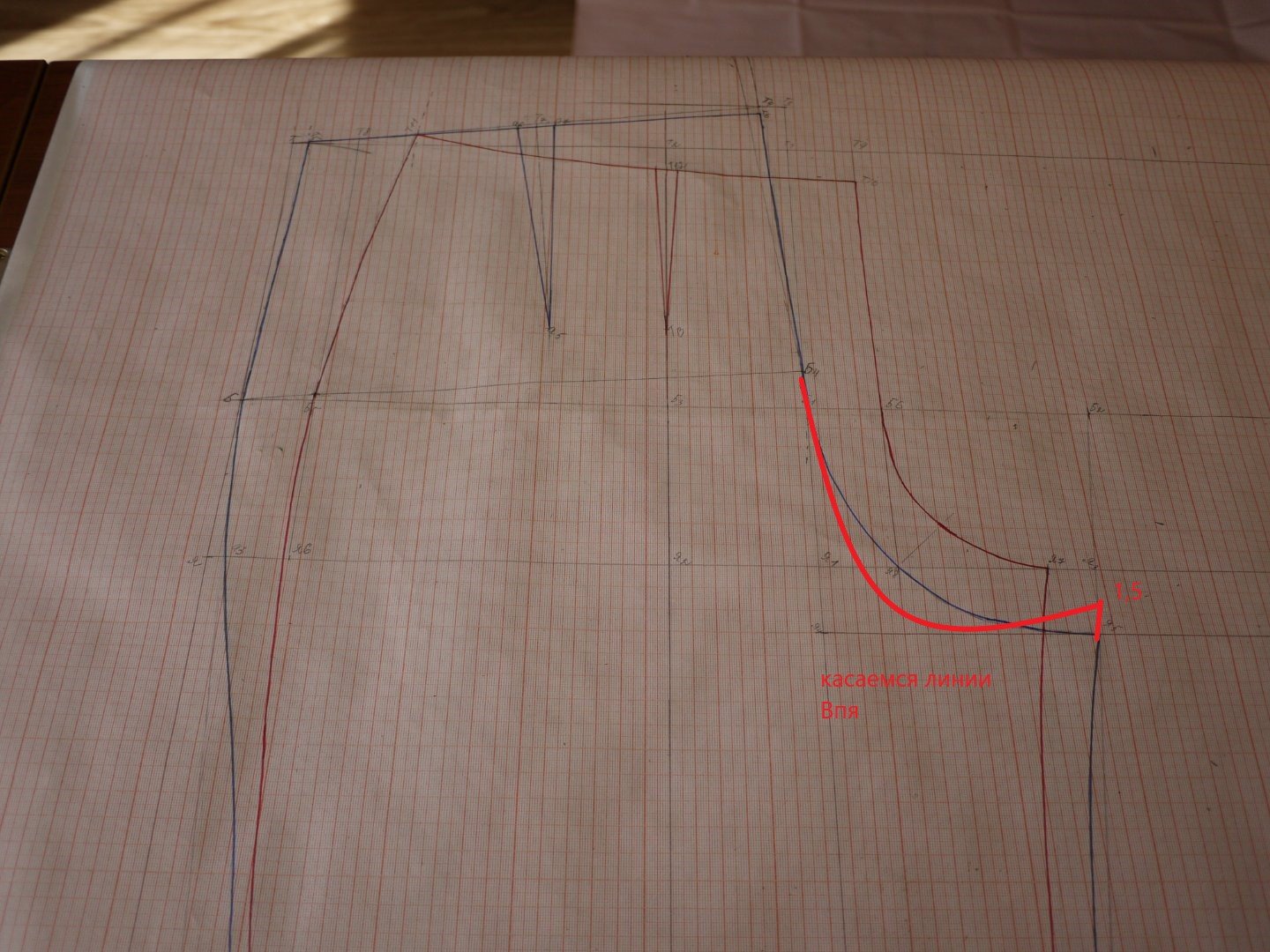

вот так поднимаем точку Я5 и проводим линию среднего среза , можно еще раз уточнить мерку Впя, не мало ли намеряли, тк углубление довольно большое

P1030118.JPG.4b6a3df9ea3e8b2827d2196ecd42c2ec (1).jpg
